Quvvat transformatorining monitoringi ularning ishonchli va samarali ishlashini kafolatlashga qaratilgan hal qiluvchi amaliyotdir. Quvvat transformatorlari elektr energiyasini ishlab chiqarish ob’ektlaridan oxirgi foydalanuvchilarga etkazish va tarqatish vazifasini bajaradigan elektr tarmog’ining muhim elementlari bo’lib xizmat qiladi. Quvvat transformatorining noto’g’ri ishlashi yoki ishdan chiqishi elektr uzilishlariga, tizimning harakatsizligiga va sezilarli moliyaviy qiyinchiliklarga olib kelishi mumkin. Binobarin, quvvat transformatorining monitoringi Bunday holatlarning oldini olish va barqaror va ishonchli elektr ta’minotini ta’minlash uchun zarurdir.

Quvvat transformatorining monitoringi nima va u nima uchun amalga oshiriladi?

Quvvat transformatorining monitoringi quvvat transformatorlarining ishlashi va holati bilan bog’liq ma’lumotlarni yig’ish va baholashni o’z ichiga oladi. Bu harorat, yog ‘miqdori, o’rash oqimlari va kuchlanish kabi ko’plab omillarni kuzatishni o’z ichiga oladi. Quvvat transformatorining monitoringi elektr tarmog’ining asosiy elementlari bo’lgan ushbu transformatorlarning ishonchliligi va xavfsizligini ta’minlashda hal qiluvchi ahamiyatga ega. Yuqorida aytib o’tilgan omillar bilan bir qatorda, quvvat transformatorining monitoringi izolyatsion sharoitlarni kuzatish, qisman tushirish hodisalari va namlik darajasini va boshqalarni ham o’z ichiga olishi mumkin. Bunday omillar transformatorning farovonligi va ishlashiga oid bebaho ma’lumotlarni taqdim etadi, bu esa jiddiy muammolar paydo bo’lishidan oldin proaktiv ta’mirlash va tiklash imkonini beradi.

Monitoringning asosiy afzalligi – bu nosozliklarni erta bosqichda aniqlash va baholash, shu bilan halokatli nosozliklar va katta moliyaviy zararlarning oldini olish imkoniyatidir. ning qo’shimcha foydasi quvvat transformatorining monitoringi transformatorning ishlashini optimallashtirish va uning xizmat muddatini uzaytirish imkoniyatidir. Transformatorning parametrlarini kuzatish orqali ish haroratini pasaytirish yoki yog ‘darajasini nozik sozlash kabi yaxshilash uchun joylarni aniqlash mumkin bo’ladi. Ushbu optimallashtirishlar transformatorning eskirishini kamaytirishga va samaradorlikni oshirishga olib kelishi mumkin, bu esa xarajatlarni kamaytirishga va ishonchlilikni oshirishga olib keladi.

Quvvat transformatorlarini kuzatish usullari

Buning uchun ikkita asosiy usul mavjud quvvat transformatorining monitoringi: oflayn transformator monitoring tizimi va onlayn transformator monitoring tizimi. Transformatorning oflayn monitoringi tizimi odatda transformator komponentlarini vizual tekshirishdan tashqari, izolyatsiya qarshiligi, o’rash qarshiligi va aylanish nisbati kabi jismoniy o’lchovlarni olishni talab qiladi. Ushbu baholashlar va tekshiruvlar transformatorning holati haqida qimmatli ma’lumotlarni beradi, ammo ular sinovlarni o’tkazishda aniq vaqt oralig’i bilan chegaralanadi. Bundan tashqari, bu usullar uzoq bo’lishi mumkin va transformatorni oflayn rejimga o’tkazishni talab qiladi, bu esa elektr ta’minotidagi uzilishlarga olib keladi.

Aksincha, onlayn transformator monitoringi tizimi doimiy ravishda transformatorning holati va funksionalligi to’g’risida ma’lumotlarni to’playdi, bu esa real vaqt rejimida nazorat qilish va baholash imkonini beradi. Ushbu tizim odatda harorat, yog ‘miqdori, sarg’ish oqimlari va kuchlanish kabi turli parametrlarni o’lchash uchun sensorlar va kuzatuv qurilmalaridan foydalanadi. Olingan ma’lumotlar keyinchalik har qanday atipik xatti-harakatlar yoki standart ish sharoitlaridan chetga chiqishlarni aniqlash uchun ilg’or algoritmlar yordamida tekshiriladi.

Onlayn transformator monitoringi tizimi oflayn transformator monitoringi tizimiga nisbatan bir nechta afzalliklarga ega. Masalan, onlayn monitoring tizimi muammolarni dastlabki bosqichda ular jiddiy nosozliklar yoki elektr ta’minotidagi uzilishlarga olib kelishidan oldin aniqlay oladi. Bundan tashqari, onlayn monitoring tizimi transformatorning holatini aniqroq baholashni taklif qilishi mumkin, chunki ular ish paytida real vaqt rejimida ma’lumotlarni to’playdi, bu esa yanada to’liqroq va ishonchli tahlil qilish imkonini beradi.

TOR-5 GlobeCore quvvat transformatorini kuzatish tizimi

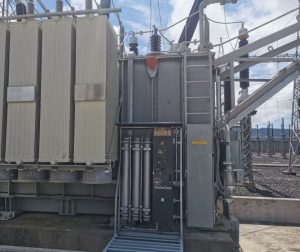

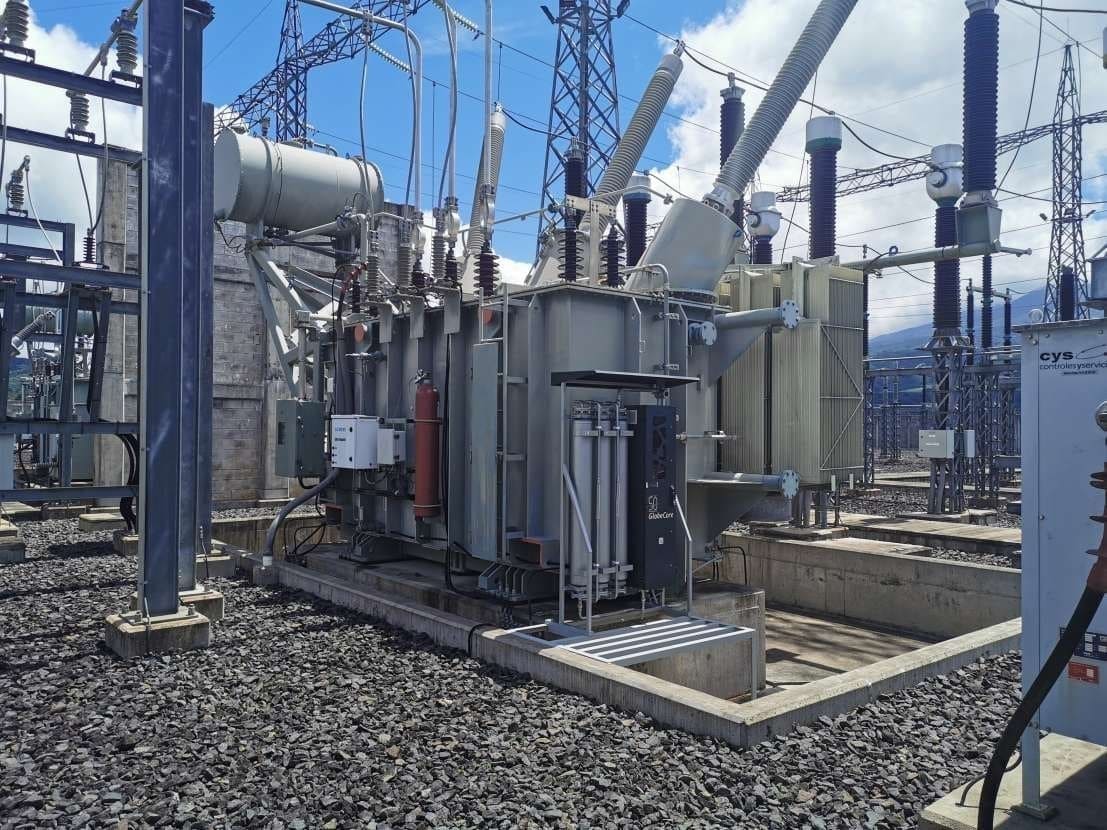

GlobeCore TOR-5 real vaqt rejimida quvvat transformatorlarini kuzatish va diagnostika qilish uchun ishlab chiqilgan onlayn transformator monitoringi tizimidir. Tizim transformatorga ulangan va doimiy ravishda unga yaqin joylashgan. Ulanishdan so’ng muhrlangan aylanish davri o’rnatiladi: yog ‘transformator tankining pastki qismidan oqib chiqadi, TOR-5 tizimining sensorlarini kesib o’tadi va yuqori qismga qaytadi. Datchiklar transformator moyining parametrlarini daqiqada bir marta o’lchaydi va bu ma’lumotlarni bulutli serverga uzatadi. GlobeCore usuli bo’lsa, transformatorning holatini yanada samarali baholash uchun qo’shimcha parametrlar hisoblab chiqiladi.

TOR-5 tizimi tomonidan taqdim etilgan hal qiluvchi parametrlarga quyidagilar kiradi:

• Transformatorning yuqori va pastki qismlarida moydagi suv konsentratsiyasi;
• Transformatorning yuqori va pastki qismlarida qattiq izolyatsiyadagi suv konsentratsiyasi;
• Yog’ning dielektrik kuchi;
• Neft sifati indeksi.

Neft sifati indeksi neftning umumiy holatini baholash uchun keng qamrovli ko’rsatkich bo’lib xizmat qiladi. U kislota soni bilan yaxshi bog’liq bo’lib, yog’ning qarish darajasini baholash uchun mos keladi.

TOR-5 quvvat transformatorini onlayn nazorat qilish tizimining afzalliklari

TOR-5 onlayn transformator monitoringi tizimi an’anaviy oflayn monitoring yondashuvlariga nisbatan bir qator afzalliklarga ega:

1. Ko’p funksiyalilik. Tizim uchta vazifani bajaradi: transformatorning muhim parametrlarini onlayn rejimda aniqlash, izolyatsion moyni filtrlash va quritish va foydalanuvchini tizim va transformatorning ishlashi to’g’risida zudlik bilan xabardor qilish.
2. Ko’p qirralilik. TOR-5 tizimi turli yoshdagi va maqsadlardagi moy bilan to’ldirilgan transformatorlarga xizmat ko’rsatish uchun javob beradi.
3. Kompaktlik. Tizim samarali ishlash uchun zarur bo’lgan minimal miqdordagi komponentlarni o’z ichiga oladi, ularning barchasi bitta korpusda joylashgan.
4. Uzoq umr ko’rish. Tizimning ishlash muddati transformator bilan bir xil bo’lib, barcha komponentlarning shikastlanish va ob-havo ta’siridan ishonchli himoyalanganligi tufayli.
5. Foydalanuvchi uchun qulay veb-ilova. Veb-sahifada har bir podstansiya uchun podstansiyalar va transformatorlar ro’yxati ko’rsatiladi. Dastur shuningdek, transformator xaritasini o’z ichiga oladi va o’lchovlar va hisoblarni grafik va diagrammalar sifatida taqdim etadi. Ob’ektni tanlash orqali TOR-5 tizimi transformator yaqinida o’rnatilgandan beri yoki tanlangan vaqt oralig’ida yog’ning holati haqida to’liq ma’lumot olish mumkin.
6. Oddiy ulanish. Oldingi bosqichdan so’ng, tizim bir necha daqiqada transformatorga ulanadi.
7. Yog ‘qayta ishlash transformatorni ajratmasdan avtomatik ravishda sodir bo’ladi.
8. Masofaviy boshqarish. Elektr energetika kompaniyasi rahbarlari yoki xizmat ko’rsatish bo’limi xodimlari laboratoriya natijalarini kutmasdan yoki uskuna joylashgan joyga tashrif buyurmasdan istalgan ish joyidan tizimga kirishlari va transformator parkining holati haqida ma’lumot olishlari mumkin.
9. Har tomonlama ma’lumot va transformator holati dinamikasini baholash. Uzluksiz ma’lumotlarni to’plash transformator moyining holati o’zgarishi dinamikasini baholash imkonini beradi, bu TOR-5 tizimini davriy laboratoriya tahlillariga qaraganda ko’proq ma’lumotli qiladi.

Qisqa bayoni; yakunida, quvvat transformatorining monitoringi ushbu transformatorlarning ishonchli va samarali ishlashini kafolatlashga sezilarli hissa qo’shadigan muhim protsedura. TOR-5 GlobeCore Quvvat transformatorining monitoringi zamonaviy onlayn monitoring yechimidir. Ko’p afzalliklarga ega bo’lgan TOR-5 tizimi quvvat transformatorlarining ishonchliligi va ishlashini oshirishga qaratilgan har qanday tashkilot uchun ajoyib sarmoyadir.
