Ushbu maqolada biz transformator diagnostikasini baholashning alohida jihatlarini muhokama qilamiz va transformatorni onlayn monitoring qilish tizimlariga e’tibor qaratamiz. Bunday tizimlarning mavjudligi qiladi transformatorga texnik xizmat ko’rsatish osonroq, qulayroq va tejamkor.

Transformator holatini kuzatish usullarini tasniflashga yondashuvlar

Transformator holatini kuzatish usullarini tasniflashda turli xil yondashuvlar mavjud bo’lib, ular tasniflashning asosiy atributiga qarab belgilanadi. Biz to’g’ridan-to’g’ri va bilvosita, shuningdek, oflayn va onlayn diagnostika baholash usullarini ta’kidlaymiz.

Statusiga tashxis qo’yish kerak bo’lgan transformator komponentiga to’g’ridan-to’g’ri usullar qo’llaniladi. Masalan, o’rashning izolyatsiyasi holatini bilish uchun izolyatsiya qarshiligi megohmmetr yordamida o’lchanadi. Bilvosita diagnostika baholash usullari transformatorning oraliq komponentlarini yoki oraliq axborot vositasidan foydalanadi. Axborot vositasi sifatida odatda izolyatsion moy ishlatiladi. Bu holda, birinchi navbatda, transformator moyini diagnostik baholash amalga oshiriladi va keyinchalik, ularning natijalariga ko’ra transformatorda ma’lum nuqsonlar mavjudligi to’g’risida xulosa chiqariladi.

Onlayn diagnostika baholash usullari to’g’ridan-to’g’ri transformatorga ulangan asboblar va qurilmalar yordamida, ma’lumotlarni “o’qish” va oxirgi foydalanuvchiga uzatish orqali amalga oshiriladi. Oflayn usullar ilgari olingan izolyatsion moy yoki boshqa namunalar (qog’oz izolyatsiya qismlari va boshqalar) bilan ishlaydigan laboratoriya asboblari yordamida amalga oshiriladi.

Transformator moyining xromatografik tahlili

Xromatografik tahlil transformator holatini diagnostik baholashning eng keng tarqalgan usullaridan biridir. Bunday holda, neft foydali ma’lumotlarning tashuvchisi bo’lib, nuqsonlarning rivojlanishi bilan rivojlana boshlaydigan erigan gazlarning kontsentratsiyasi bilan ifodalanadi. Diagnostik baholash uchun vodorod, asetilen, etilen, metan, etan, uglerod oksidi va dioksid kontsentratsiyasidan foydalaniladi.

O’lchov va nuqsonlarni aniqlash natijalarini talqin qilishning ko’plab usullari mavjud bo’lib, ular hisoblash va tahlil qilish yoki grafika yordamida amalga oshiriladi. Birinchi holda, turli gaz juftlarining raqamli nisbatlari topiladi va olingan qiymatlarga qarab nuqsonning mavjudligi va turi haqida xulosa chiqariladi. Klassik grafik texnikasi Duval uchburchagi bo’lib, unga ko’ra uchburchak birinchi bo’lib qurilgan; keyin u bir nechta sektorlarga bo’linadi va nuqson turi o’lchangan gaz konsentratsiyasi asosida chizilgan nuqta tushadigan sektor tomonidan aniqlanadi.

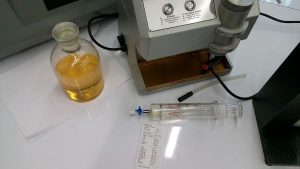

Xromatografik erigan gazni tahlil qilish kuchli diagnostika usulidir, ammo uni amalga oshirish neftdan gazlarni (analizatorlar) olish imkonini beruvchi maxsus laboratoriya uskunalarini talab qiladi.

Laboratoriya tahlillari natijalari asosida transformator moylarini monitoring qilish

Axborot funktsiyasidan tashqari, yog ‘transformatorda yana ikkita tizim hosil qiluvchi funktsiyani bajaradi; bularga isitish qismlaridan issiqlikni olib tashlash va oqim o’tkazuvchi elementlarni izolyatsiya qilish kiradi. Shuning uchun neftning holatini kuzatish ham muhimdir. Buning uchun asosan laboratoriya usullari qo’llaniladi.

Birinchidan, yog ‘namunalari transformatordan olinadi; Keyinchalik, namunalar laboratoriyaga yetkaziladi, u erda ular maxsus asboblar yordamida tekshiriladi. Yog ‘holatini tushunish uchun uning parchalanish kuchlanishi, dielektrik yo’qotish tangensi, kislota soni, oraliq kuchlanish, namlik va mexanik aralashmalar miqdori, rangi va boshqa ko’rsatkichlari aniqlanadi.

Laboratoriya usullarining asosiy kamchiligi shundaki, natijalar uzoq davom etadi. Zamonaviy transformatorlarda jiddiy zarar bir necha kun yoki soat ichida rivojlanishi mumkin; shuning uchun laboratoriya tahlili hisobotini olgandan so’ng, transformatorga kerakli texnik xizmat ko’rsatishni har bir holatda ham bajarish mumkin emas. Yog’ning holatidan qat’i nazar, tahlillar o’tkaziladigan davriy namuna olish printsipi ham o’z ahamiyatini isbotlamaydi. Har bir egasi qiziqtiradi arzon transformator ta’mirlash va transformator moyini tahlil qilish uchun xarajatlarni kamaytirish; shuning uchun onlayn diagnostika baholash tizimlariga e’tibor qaratish tavsiya etiladi.

TOR-5 transformator monitoringi tizimlari

Transformator onlayn monitoring uzoq muddatli transformator moyiga ajoyib alternativ hisoblanadi tahlil. Ushbu turdagi monitoringning afzalliklari aniq:

• faqat laboratoriya sinovlari orqali olish qiyin bo’lgan transformator holati haqida to’liqroq tushunchalar;
• qo’l mehnati sarfini kamaytiradigan namunalar olish shart emas;
• xususiy laboratoriyalarga topshirilgan tahlillar uchun buyurtmalar bo’yicha pulni tejash.

GlobeCore rivojlangan TOR-5 tizimi quvvat transformatorining holatini onlayn kuzatish uchun. U maxsus maqsadli (tortish, shaxta, dengiz, elektr pech, shamol turbinasi va boshqalar) transformatorlar, shuningdek, uzoq xizmat muddati bo’lgan transformatorlar uchun transformator monitoringini amalga oshirish uchun ishlatiladi..

GlobeCore TOR-5 tizimi quyidagi funktsiyalarni bajaradi:

1. Transformator yog’ini onlayn tahlil qilish.
2. Veb-interfeys orqali foydalanuvchilarga transformatorning joriy holati haqida qulay ma’lumot berish.
3. Namlik miqdori belgilangan chegaralardan oshib ketganda transformator yog’ini quritish.

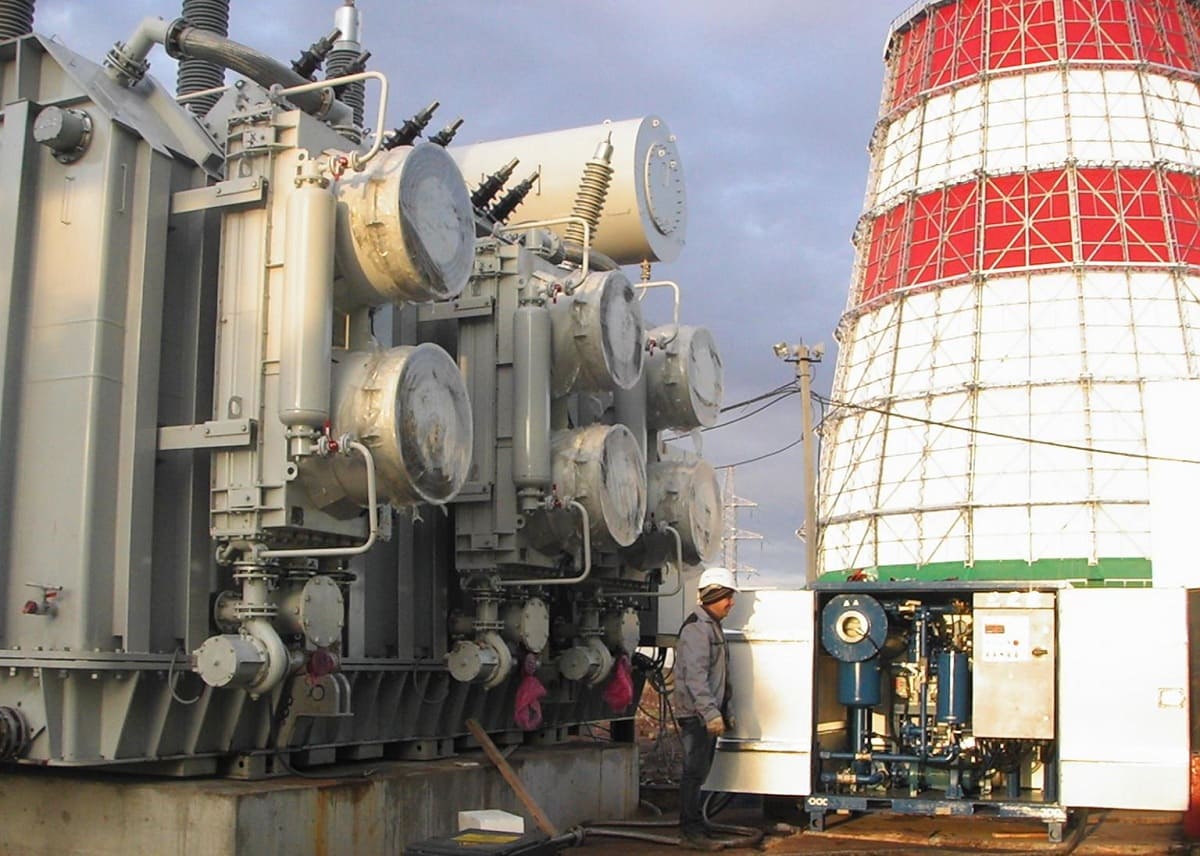

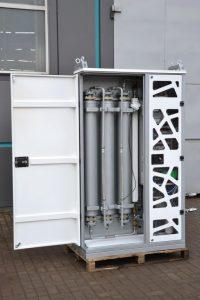

TOR-5 tizimi transformator yonida qoladi va unga quvur liniyalari yordamida ulanadi. Tizimning barcha muhim komponentlari, shu jumladan sensorlar korpus ichida joylashgan; uyning IP reytingi ishlashga imkon beradi transformatorni onlayn kuzatish uskunasi ochiq havoda.

Transformator parametrlari TOR-5 tizimi tomonidan nazorat qilinadi

Datchiklar yordamida TOR-5 tizimi quyidagi parametrlarni daqiqada bir marta o’lchaydi:

• transformatorning yuqori va pastki moyining harorati;
• transformatorning yuqori va pastki moyidagi faol suv;
• transformatorning yuqori va pastki moyining nisbiy namligi;
•  atrof-muhit harorati;
• atrof-muhit havosining nisbiy namligi.

Ko’rinishidan, namlikni o’lchash asosiy parametr sifatida qabul qilinadi. Bu haqiqat bilan bog’liq nam transformatorning oldini olish xizmat ko’rsatishda asosiy vazifalardan biri hisoblanadi.

TOR-5 tizimi tomonidan baholangan parametrlar

Barcha o’lchangan ma’lumotlar Internet orqali qo’shimcha parametrlar hisoblangan bulutli serverga uzatiladi:

• transformatorning yuqori va pastki moyidagi suv miqdori;
• transformatorning yuqori va pastki qismidagi qattiq izolyatsiyadagi suv miqdori;
• moyning parchalanish kuchlanishi;
• neft sifati indeksi.

Shunday qilib, TOR-5 tizimida mavjud bo’lgan ma’lumot parametrlarining miqdori hisoblash algoritmlarini qo’llash tufayli o’rnatilgan sensorlar sonidan kattaroqdir.

Yog ‘sifat indeksi transformator moyining umumiy holatini tavsiflovchi keng qamrovli ko’rsatkichdir. Bu ko’rsatkich yog’ning qarish darajasi bilan yaxshi bog’liq; shuning uchun uni shunday deb hisoblash mumkin kislotalilikni onlayn o’lchashga alternativa. Neft sifati indeksi noldan birgacha. 0,8-1 diapazon qiymati transformator moyining yaxshi holatiga mos keladi va 0-0,2 diapazon qiymati yomon, eskirgan yog’ga mos keladi.

TOR-5 tizimining veb-interfeysining xususiyatlari

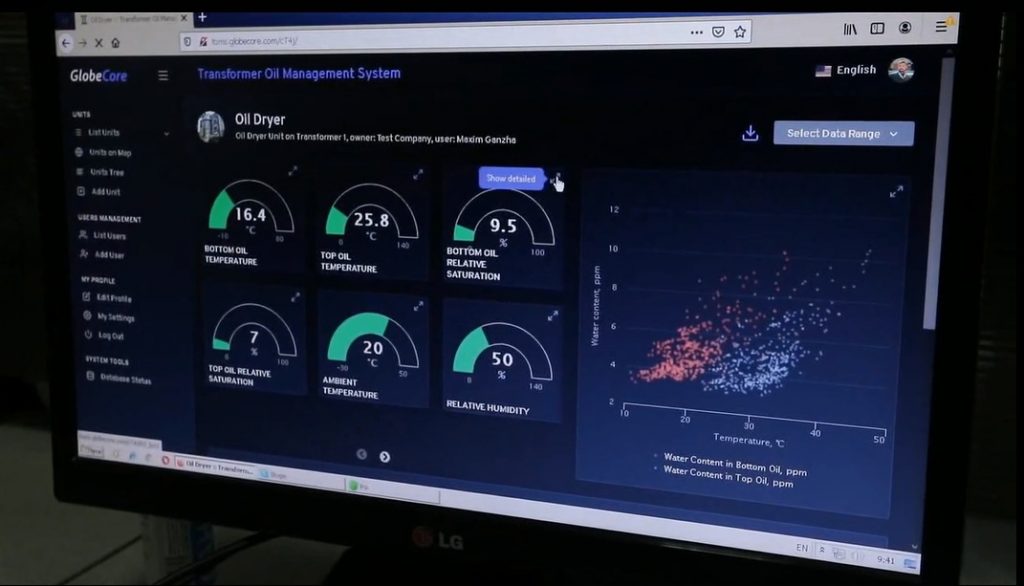

Barcha o’lchov va hisoblash natijalari parol bilan kirish mumkin bo’lgan veb-sahifada ko’rsatiladi va kirish huquqiga ega foydalanuvchilar soni cheksizdir. Tizim qo’shimcha ravishda shifrlash orqali xakerlik hujumlaridan himoyalangan, shuning uchun uchinchi shaxslar tomonidan ma’lumotlarni olishning oldini oladi.

Ma’lumotlarni vizualizatsiya qilish foydalanuvchi uchun qulay bo’ldi: veb-sahifada har bir podstansiyaning podstansiyalari va transformatorlari ro’yxati ko’rsatiladi. Dastur shuningdek, o’lchovlar va hisob-kitoblarni grafik va diagrammalar ko’rinishida taqdim etgan holda xaritada transformatorlarni ko’rsatishni o’z ichiga oladi. Ob’ektni tanlagandan so’ng, transformator yaqinida TOR-5 tizimini o’rnatgandan so’ng yoki tanlangan vaqt uchun butun davr uchun moyning holati haqida to’liq ma’lumot olish mumkin.

Elektr tarmoqlari korxonasi direktori yoki xizmat ko‘rsatish bo‘linmasi xodimi mehnat ta’tilida bo‘lgan vaqtida ham laboratoriya natijasini kutmasdan, uskunaning ekspluatatsiya qilinadigan joyiga ketmasdan istalgan ish joyidan tizimga kirishi va transformator parkining holati bilan tanishishi mumkin. Doimiy ma’lumotlarni yig’ish tufayli transformator holatining o’zgarishi dinamikasini baholash mumkin, bu TOR-5 tizimini davriy laboratoriya tahlillariga qaraganda ko’proq ma’lumotli qiladi. Va agar biron sababga ko’ra Internetga ulanish bo’lmasa ham, bitta o’lchov yo’qolmaydi: barcha ma’lumotlar saqlanadi va ulanish tiklanganda ular serverga ommaviy rejimda uzatiladi.

TOR-5 tizimi yordamida transformatorni onlayn quritish

Yog’ning namligi belgilangan qiymatga yetganda, TOR-5 tizimi avtomatik ravishda diagnostik baholashdan moyni qayta ishlash rejimiga o’tadi.

Neftni qayta ishlash quyidagilarni o’z ichiga oladi:

• filtrlash – filtrlash nozikligi 10 mikron bo’lgan filtr o’rnatilgan;

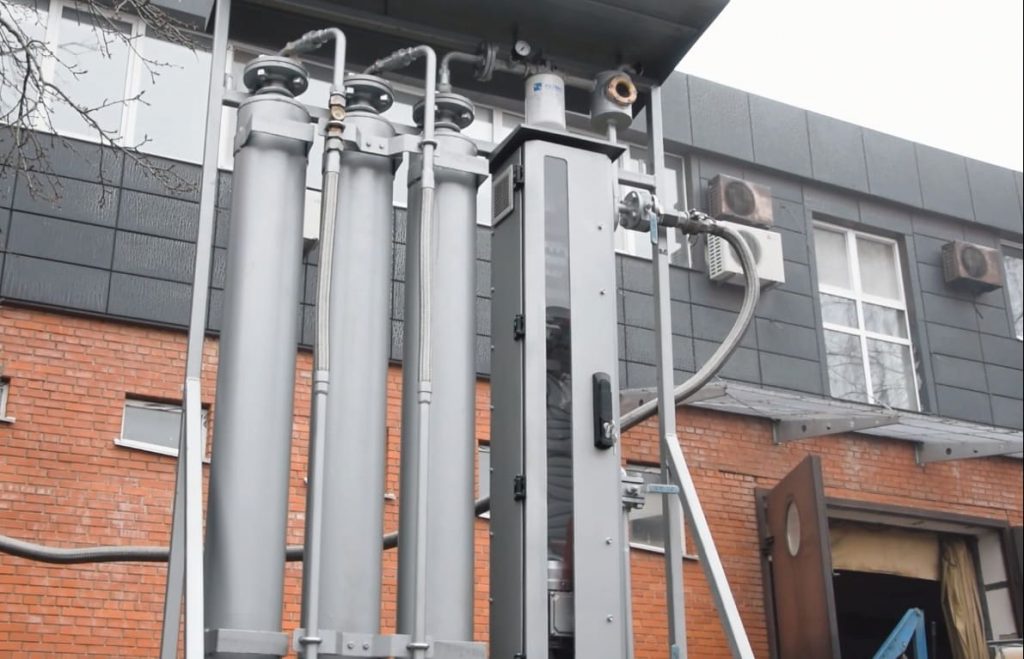

• yog’ni quritish – suv sorbent tomonidan so’riladi, neft esa adsorberlar orqali ketma-ket pompalanadi.

Parametrlar tiklangandan so’ng, TOR-5 qurilmasi avtomatik ravishda moyni qayta ishlash va diagnostika baholash rejimlariga o’tadi.

Neftni sorbent bilan to’ldirilgan adsorberlar orqali haydash orqali neftni qayta ishlash deb hisoblash mumkin muqobil transformator quritish. Bunday holda, moy TOR-5 tizimi tomonidan pastki nuqtadan olinadi va quritilgan holda transformatorning yuqori nuqtasiga qaytadi. Transformator suvining doimiy ravishda moydan qog’oz izolatsiyasiga va aksincha o’tishi sababli, adsorberlar orqali yog’ning aylanishi suvni nafaqat yog’dan, balki qog’oz izolatsiyasidan ham olib tashlash imkonini beradi. Shunday qilib, doimiy transformator quritish hisoblanadi erishilgan.TOR-5 tizimi transformatorni butun xizmat muddati davomida quruq holda saqlaydi.

Qo’shimcha funktsiyalar – vodorod oqimi gaz analizatori

Termal vakuumli quritishdan farqli o’laroq, sorbent asosida quritish neftdagi erigan gaz tarkibi va miqdoriga ta’sir qilmaydi. Shuning uchun, masalan, aniqlash uchun ishlatiladigan sensorlar neft tarkibidagi vodorod miqdori ixtiyoriy ravishda TOR-5 tizimiga qo’shilishi mumkin.

Doimiy onlayn gaz tahlili TOR-5 tizimining imkoniyatlarini kengaytirish va transformator holatini diagnostik baholashni yanada to’liq va informatsion qilish imkonini beradi.

TOR-5 tizimidan foydalanishning afzalliklari

• muhim parametrlarni doimiy monitoring qilish va neftni o’z vaqtida qayta ishlash hisobiga transformatorlarning xizmat muddatini uzaytirish;
• avtomatik rejimda yog’ni davriy qayta ishlash tufayli transformatorlarga texnik xizmat ko’rsatish o’rtasidagi vaqtni oshirish;
• laboratoriya tahlillaridan foydalanishni to’xtatganligi sababli pulni tejash;
• transformatorlarni sug’urtalash xarajatlarini kamaytirish;
• jalb qilingan malakali xodimlar sonining qisqarishi;
• izolyatsion moyning chayqalishi bilan bog’liq transformator avariyalarining oldini olish tufayli atrof-muhitni muhofaza qilish.

Agar sizda TOR-5 tizimidan foydalanish va foydalanish bo’yicha savollaringiz bo’lsa, ularni veb-saytning tegishli bo’limida batafsil tavsiflangan elektron pochta manzilimizga yuboring.
