Transformatorning samaradorlik koeffitsienti hech qachon 100% ga etmaydi; printsipial jihatdan, xuddi boshqa qurilmalarda bo’lgani kabi. Bu sodir bo’lishi bilan bog’liq transformatorlarning quvvat yo’qotishlari operatsiya vaqtida. Bu yo’qotishlar o’rashning mis o’tkazgichlarida va po’latdan yasalgan magnit yadroda (magnit zanjir) sodir bo’ladi. Ushbu maqolada biz yo’qotishning yana bir turi – transformator moyining dielektrik yo’qolishi haqida gapiramiz.

Transformatorlarning qizib ketishi va qizib ketishining sabablari

Agar po’latning yo’qolishi girdab oqimlari va tsiklik magnitlanishning teskari o’zgarishi (gisterezis) tufayli yuzaga kelsa, u holda mis yo’qotilishi oqim mis o’tkazgichdan o’tganda paydo bo’ladi. Supero’tkazuvchilar bir oz qarshilikka ega, buning natijasida kuchlanish pasayishi va shuning uchun quvvat yo’qolishi sodir bo’ladi. Elektr energiyasi issiqlikka aylanadi – mis o’tkazgich qiziydi. Transformatorning haddan tashqari qizib ketishining oldini olish va uning normal ishlashini ta’minlash uchun issiqlikni olib tashlash kerak. Ushbu vazifa uchun transformator moyi ishlatiladi va oqim o’tkazuvchi transformator qismlarini izolyatsiyalash funktsiyasini bajaradi.

Yog ‘yaxshi holatda bo’lsa va issiqlikni olib tashlasa, transformator qizib ketmaydi. Biroq, vaqt o’tishi bilan yog’ning holati yuqori harorat, yuqori kuchlanish, namlik, mexanik aralashmalar bilan ifloslanish va oksidlanish jarayonlariga ta’sir qilganda yomonlashadi. Yog ‘qariydi va o’z vazifalarini yomonroq bajaradi. Shuning uchun, yog ‘qancha yoshda ekanligini va uning vazifalarini qanchalik yaxshi bajarishini bilish muhimdir.

Transformator moyining qarishini baholash

Transformator moyining o’zgarishini baholash namunalar olish va ularni laboratoriya sharoitida tahlil qilish yoki ekspress diagnostik baholash uchun maxsus asboblardan foydalanish natijalari asosida amalga oshiriladi. Bunday holda, neftni kimyoviy baholash ham, uning fizik xususiyatlarini baholash ham amalga oshirilishi mumkin: raqamli rangni baholash, neftning parchalanishini tekshirish, kislota sonini oʻlchash, dielektrik yoʻqotish tangensini, oraliq kuchlanishni, suv va gaz miqdorini, uglevodorod miqdorini va boshqalarni aniqlash.

Transformator yog’ining oksidlanish va qarish darajasi turli darajada dielektrik yo’qotish tangensi, kislota soni, oraliq kuchlanish, loyqalik va rang bilan tavsiflanadi. Uzoq muddatli ish paytida dielektrik yo’qotish tangensining sezilarli darajada oshishi ko’proq qarish, kislota soni – oksidlanish va loyqalik – transformator moyining kolloid qarishini ko’rsatadi.

Transformator yog’ining dielektrik yo’qotilishi va dielektrik o’tkazuvchanligi deganda nima tushuniladi?

Agar dielektrik elektr maydoniga joylashtirilsa, maydon energiyasining bir qismi dielektrikni isitish uchun sarflanadi. Dielektrik yo’qotish elektr maydoni tomonidan dielektrikda issiqlik sifatida tarqaladigan quvvatni anglatadi. Dielektriklarning elektr maydon energiyasini yo’qotish qobiliyati dielektrik yo’qotish tangensi yordamida baholanadi.

Kichik miqdordagi ifloslantiruvchi moddalar bo’lsa ham, moyning xususiyatlarining o’zgarishi dielektrik yo’qotish tangensining o’lchangan qiymatlari bilan aniqlanishi mumkin.

Bundan tashqari, umumiy dielektriklarning va xususan, transformator moyining xususiyatlari uchun dielektrik o’tkazuvchanlik kabi parametr qo’llaniladi. U mutlaq yoki nisbiy qiymat sifatida ifodalanishi mumkin. Nisbiy o’tkazuvchanlik dielektrikning xususiyatlarini tavsiflaydi va dielektrik muhitdagi ikkita elektr zaryadlari orasidagi o’zaro ta’sir kuchi vakuumdagiga qaraganda necha marta pastroq ekanligini ko’rsatadi.

Transformator moyining dielektrik yo’qotish tangensi qanday diapazonda bo’lishi kerak?

Transformatorda moydan foydalanishni davom ettirish mumkin bo’lgan dielektrik yo’qotish tangensining qanday qiymatlari hisobga olinishi kerak? Bu qadriyatlar mamlakatdan mamlakatga farq qilishi mumkin; Shunday qilib, bu erda biz taxminiy qiymatlarni beramiz:

• transformatorlar, 110-150 kV – 10% dan ko’p bo’lmagan (70 ° S da) va 15% dan ko’p bo’lmagan (90 ° S da);
• transformatorlar, 220-500 kV – 7% dan ko’p bo’lmagan (70 ° S da) va 10% dan ko’p bo’lmagan (90 ° S da);
• transformatorlar, 750 kV – 3% dan ko’p bo’lmagan (70 ° S da) va 5% dan ko’p bo’lmagan (90 ° S da).

Transformator moyining dielektrik yo’qotilishiga turli xil aralashmalarning ta’siri

Yog’da quyidagi moddalar mavjudligi sababli dielektrik yo’qotish ortadi:

• asfalt-qatronli moddalar;
• sovunlar;
• suv.

Kislotalar xona haroratida yog’ning dielektrik yo’qotilishini kuchaytirmaydi. Biroq, harorat ko’tarilgach, dielektrik yo’qotish ortadi va yog’ning kislota soni qanchalik ko’p bo’lsa, o’sish darajasi shunchalik katta bo’ladi.

IEC 60247 bo’yicha dielektrik yo’qotish tangensini aniqlash

Misol tariqasida, IEC 60247 standartida tavsiflangan usul bo’yicha transformator moyining dielektrik yo’qotish tangensini aniqlashni muhokama qilaylik. U quyidagi bosqichlarni o’z ichiga oladi:

1. Dielektrik yo’qotish tangensi haroratga sezgir bo’lganligi sababli, barcha o’lchovlar faqat harorat muvozanatiga erishilgandan keyin amalga oshirilishi kerak.
2. 1-bandni bajarish uchun o’lchov hujayra moyi kerakli haroratgacha qizdiriladi. Agar isitish avtomatik bo’lmagan rejimda amalga oshirilsa, o’lchashni belgilangan harorat ± 1 ° S ga yetgandan keyin atigi 10 daqiqadan so’ng boshlash tavsiya etiladi.
3. Voltaj faqat o’lchovlar paytida qo’llaniladi. Qo’llaniladigan kuchlanish yog’da 0,03 dan 1 kV / mm gacha bo’lgan elektr maydonining intensivligini yaratishi kerak. Kuchlanish 40-62 Gts chastotali sinusoidal tarzda o’zgarishi kerak.
4. Dastlabki o’lchovlar tugagandan so’ng, yog ‘o’lchov xujayrasidan chiqariladi.
5. Yog’ning birinchi partiyasi bilan bir xil sozlamalar va ehtiyot choralari bilan takroriy o’lchovlarni o’tkazish. Olingan tangens qiymatlari bir-biridan 0,0001 plyus ikki aniqlashning yuqori qiymatining 25% dan ko’p farq qilmasligi kerak.
6. Agar 5-bosqichning sharti bajarilsa, o’lchovlar to’xtatiladi. Agar shart bajarilmasa, o’lchovlar talabga mos keladigan ketma-ket ikkita qiymat olinmaguncha amalga oshiriladi. Ular o’lchov natijalari sifatida qabul qilinadi.

Dielektrik yo’qotish tangens o’lchovlariga qo’shimcha ravishda, IEC 60247 kabi parametrlarni o’lchashni ham tartibga soladi qarshilik va neftning dielektrik o’tkazuvchanligi. Ushbu ko’rsatkichlar birgalikda va alohida transformator moyining sifati va ifloslanish darajasi haqida ma’lumot beradi. Dielektrik o’tkazuvchanligiga ko’p miqdordagi ifloslantiruvchi moddalar ta’sir qiladi, dielektrik yo’qotish tangensi va qarshiligiga hatto kichik miqdordagi ifloslantiruvchi moddalar ham kuchli ta’sir qiladi.

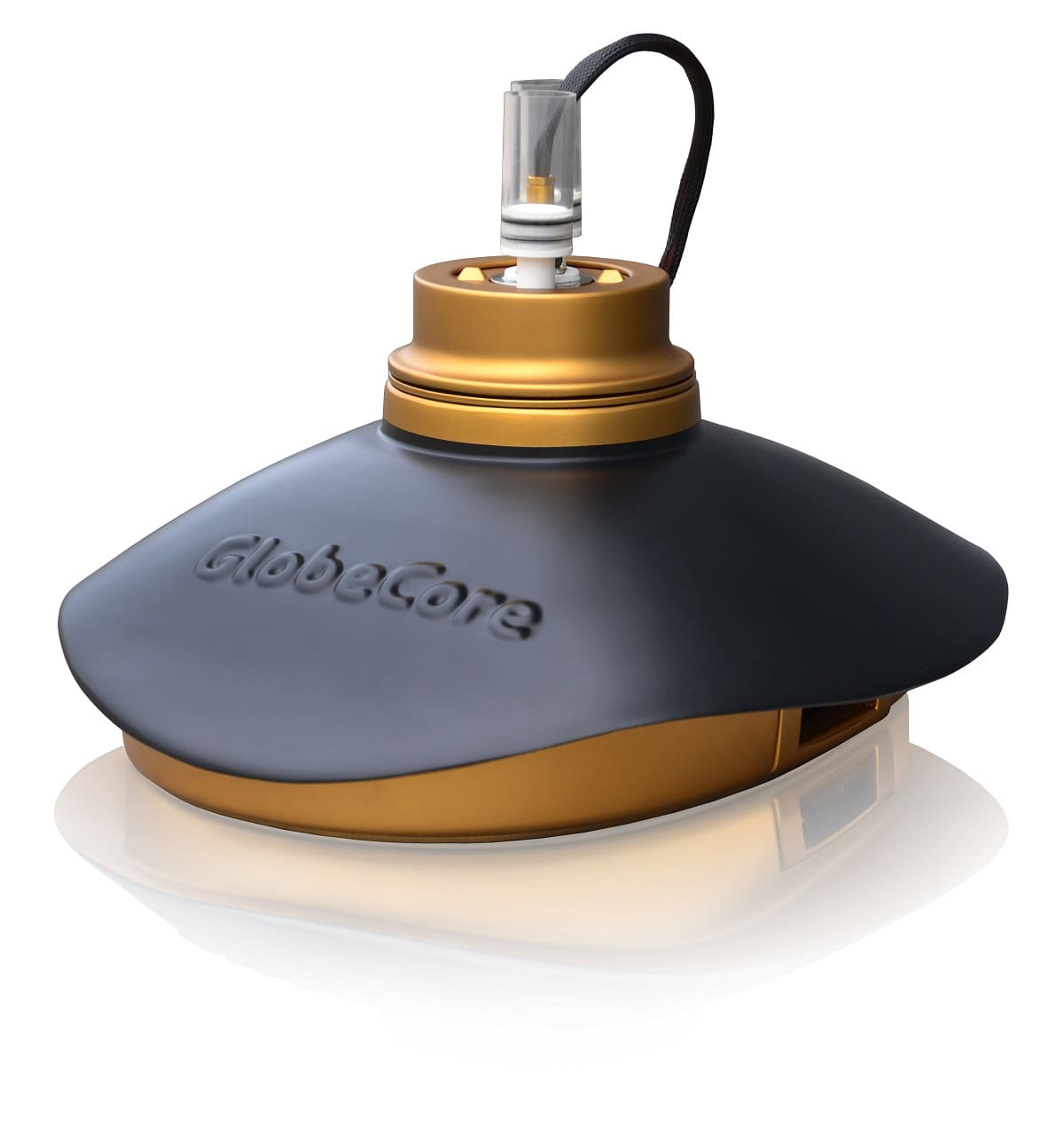

Dielektrik yo’qotish tangensini avtomatik o’lchash. TOR-3 tan delta sinov qurilmasi

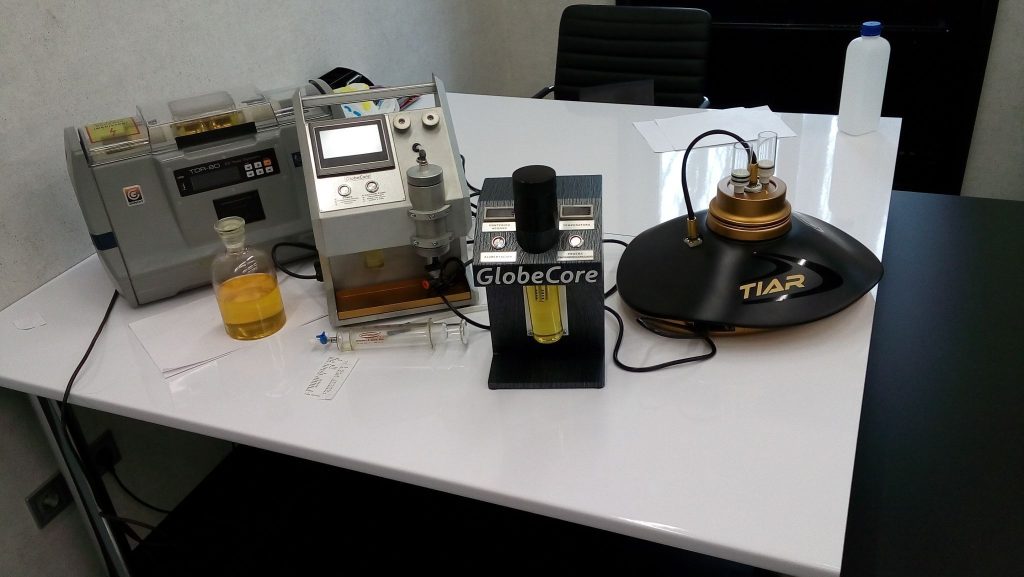

GlobeCore TOR-80 ishlab chiqaradi transformator moylarining parchalanish analizatorlari, TOR-2 namlik va gaz analizatorlari va TOR-3 izolyatsion moy uchun dielektrik yo’qotish va dielektrik quvvatni tekshirgich.

TOR-3 tan delta tester – asosiy xususiyatlari va afzalliklari:

• TOR-3 asbobining ishlashi muayyan harakatlarni bajarish uchun buyruqlar berish orqali kompyuter yordamida boshqariladi va keyin avtomatik rejimda o’lchovlar ushbu kompyuterga natija chiqishi bilan amalga oshiriladi;
• o’lchovlar davomiyligini qisqartirish uchun TOR-3 asbobida sinov moyi quyilgan o’lchov kamerasi va hujayrani “ichkaridan” isitish tizimi ishlatiladi. Shu tufayli isitish va haroratni barqarorlashtirish tezlashtirilgan tezlikda amalga oshiriladi. Asbob tezda belgilangan xususiyatlarga erishadi va bir necha daqiqada dielektrik yo’qotish tangensini va dielektrik o’tkazuvchanligini o’lchashni boshlaydi;
• dielektrik yo’qotish tangensining o’lchov bardoshliligi ± 1% + 0,00008 dan oshmaydi va dielektrik o’tkazuvchanligi – ± 2%. Yangi o’lchovlar tufayli yuqori o’lchov aniqligi va barqarorligiga erishiladi GlobeCore mos yozuvlar kondensatorining strukturasini ishlab chiqishda qo’llaniladigan texnologiyalar, shuningdek, maxsus dasturiy ta’minot dasturidan foydalangan holda bo’sh o’lchash katakchasini oldindan belgilangan kalibrlash;
• TOR-3 asbobining ishlash qulayligi uchun keyingi namunalarni sinovdan o’tkazishda hujayra olib tashlanmaydi. Yog ‘to’kish klapanini maxsus patnisga ochish va undan so’ng hujayra ichiga yangi namunani joylashtirish uchun kompyuterdan buyruq berish kifoya;
• asbob yoqilgan bo’lsa, uni stol ustida osongina ko’chirish yoki laboratoriya ichida olib yurish mumkin, bu barcha elektron modullarning ixcham joylashishi, engilligi va tutqichlarning korpusga birlashtirilishi tufayli erishiladi;
• Asbobda joylashgan mikroprotsessor, raqamli-analogli konvertor va yuqori voltli kuchaytirgich kerakli shakldagi sinov signalini yaratishga imkon beradi va keng amplitudalarda ishlaydi. Shuning uchun, TOR-3 ko’p qirrali bo’lib, turli sinov kuchlanish talablariga ega standartlarga muvofiq dielektrik yo’qotish tangensini o’lchash uchun ishlatilishi mumkin;
• asbobning ekspluatatsiya xavfsizligi korpusni va o’lchov xujayrasi qopqog’ining yuqori qatlamini bardoshli izolyatsion materialdan yasash orqali erishiladi.

TOR-3 asbobining barcha texnik tavsiflarini bu yerda topishingiz mumkin. Agar sizda qo’shimcha savollar bo’lsa, tegishli veb-sayt bo’limida mavjud bo’lgan ba’zi aloqa ma’lumotlaridan foydalangan holda ularga so’rashingiz mumkin.
