Ushbu maqolada biz transformatorlarni diagnostik baholashning asosiy usullaridan birini ko’rib chiqamiz –transformator moyining erigan gaz tahlili. Keyinchalik, biz sizga ushbu usulni qachon qo’llash maqsadga muvofiqligini, uning natijalarini sharhlashning qanday asosiy usullari mavjudligini aytib beramiz, shuningdek, GlobeCore mahsulot qatorida o’z ishida erigan gaz printsipidan foydalanadigan yangi asbob haqida gapiramiz.

Transformator nuqsonlarining turlari

Rivojlanish tabiati bo’yicha barcha transformator nuqsonlarini uch guruhga bo’lish mumkin:

• transformatorning shikastlanishi juda tez rivojlanadigan va uskunaning bir zumda ishdan chiqishiga olib keladigan nuqsonlar;
• bir necha kun yoki oy ichida transformatorning ishdan chiqishi sodir bo’lgan mahalliy shikastlanish. Bu tez rivojlanayotgan nuqsonlar;
• sekin rivojlanadigan zarar, odatda bir necha oydan bir necha yilgacha. Bu sekin rivojlanayotgan nuqsonlar deb ataladi.

Birinchi holda, transformator holatini u yoki bu tarzda nazorat qilish va transformatorning ishdan chiqishini oldini olish mumkin emas. Tez rivojlanayotgan nuqsonlar holatida nosozlikni oldini olish uchun uzluksiz diagnostika baholash uchun avtomatlashtirilgan tizimlar qo’llaniladi. Uchinchi holat davriy yoki tez-tez kuzatuvni talab qiladi va bu erda eriydi transformator moyining gaz tahlili ishlatilishi kerak.

Transformator moyining erigan gaz tahlili: tarixiy ma’lumot

Yog’ning asosiy vazifasi o’tkazuvchan qismlarni izolyatsiya qilish va transformatorning isitiladigan elementlaridan issiqlikni olib tashlashdir. Transformator ishlaganda, yog ‘ko’p salbiy omillar ta’sir qiladi: yuqori kuchlanish va yuqori harorat; namlanish va oksidlanish. Natijada, nafaqat yog ‘molekulalari, balki transformatorning qattiq izolatsiyasini tashkil etuvchi tsellyuloza molekulalari ham vaqt o’tishi bilan parchalanadi. Molekulalarning parchalanishi paytida gazlar ajralib chiqadi va transformator moyiga kiradi. Bularga odatda metan, etan, etilen, asetilen, propan, propilen, buten va butan kiradi. Bundan tashqari, transformatorda yuzaga keladigan nuqson turiga qarab, gazlar ro’yxati va ularning miqdoriy tarkibi o’zgarishi mumkin. Bu o’ziga xos xususiyat xromatografiya uchun asos sifatida olinadi transformator moyining erigan gaz tahlili. Shuning uchun, izolyatsion va issiqlikni yo’qotish funktsiyasidan tashqari, transformator moyi asta-sekin rivojlanayotgan nuqsonlar haqida diagnostika ma’lumotlarini o’z ichiga oladi. Va asosiy vazifa – bu ma’lumotni to’g’ri “o’qish” va keyin uni sharhlash.

Xromatografiya usuli birinchi marta rus olimi M. Tsvet tomonidan 1903 yilda o’simlik pigmentlarini o’rganishda qo’llanilgan. Keyinchalik, bu usul kimyoning bir qancha sohalarida, jumladan, gaz xromatografiyasida o’z kuchini qozondi.

Vaqt o’tishi bilan, xromatografik erigan gaz tahlili afzalliklari tufayli keng tarqaldi, ular quyidagilarda ifodalanadi:

• transformatorni ajratmasdan olingan namunalar tahlil qilish uchun ishlatilishi mumkin;
• usul transformatorning holatini, shuningdek, har qanday yog ‘bilan to’ldirilgan energiya ishlab chiqaruvchi uskunaning holatini diagnostik baholash uchun ishlatilishi mumkin;
• diagnostik baholash transformator nuqsonlarining keng doirasini qamrab oladi;
• ta’sirlar boshqa usullar bilan aniqlanmagan rivojlanishning dastlabki bosqichida aniqlanadi;
• nafaqat nuqsonning taxminiy xususiyati, balki mavjud zarar darajasi ham aniqlanadi.

Usul transformatorlarning holatini diagnostik baholash uchun o’tgan asrning 60-70-yillaridan beri qo’llanilgan. Shu kunlarda, transformator moyi standartlarini erigan gaz tahlili amalga oshiriladi; bu standartlarga kiradi ASTM D3612 yoki IEC 60567.

Xromatografik erigan gaz tahlili: bosqichma-bosqich protsedura

Xromatografik erigan gazni tahlil qilishning birinchi bosqichida yog ‘namunalari yog’ning atrof-muhit havosi bilan aloqasini istisno qiladigan maxsus namunalar yordamida transformatordan olinadi. Keyinchalik, namunalar laboratoriyaga yuboriladi.

Namuna olingan paytdan boshlab uni tahlil qilishgacha bir haftadan ko’p bo’lmagan vaqt o’tishi ma’qul.

Transformator moyining erigan gaz tahlili laboratoriyada xromatograflar deb ataladigan maxsus asboblar yordamida amalga oshiriladi.

Tahlilning o’zi ikkita jarayonni o’z ichiga oladi. Birinchisi – neftdan gazlarni olish, ikkinchisi – haqiqiy xromatografik tahlil allaqachon chiqarilgan gazlar. Neftdan erigan gazlarni ajratib olish uchun vakuum yoki desorbsion ekstraktsiyadan foydalaniladi.

Klassik xromatografik tahlil to’qqiz gaz bilan ishlashni o’z ichiga oladi: vodorod, kislorod, azot, metan, etan, etilen, asetilen, karbon monoksit va karbonat angidrid.

Transformator moyining xromatografik erigan gaz tahlili: diagnostika texnikasi

Erigan gazni tahlil qilish asosida transformatorning shikastlanishini to’g’ri tashxislash uchun alohida texnikadan foydalanish kerak. Hozirgi vaqtda ushbu turdagi bir nechta texnikalar taklif qilingan. Ular orasida biz quyidagilarni ta’kidlaymiz:

• Rojers texnikasi;
• IEC 60599 texnikasi;
• SIGRE texnikasi;
• Duval uchburchagi.

Ushbu maqolada biz mohiyatni tushunish uchun Duval uchburchagi usulini qisqacha muhokama qilamiz. Buni kanadalik mutaxassis M.Dyuval 1974 yilda taklif qilgan.

Duval uchburchak usuli

Duval uchburchagi usuli nuqson xarakterini hisoblash mantig’i bilan emas, balki grafik orqali aniqlashga yondashuvga misoldir.

Usul uchta gaz (C2H2, C2H4, CH4) kontsentratsiyasi qiymatlaridan foydalangan holda uchburchak shaklida tasvirlangan grafikdagi nuqtani chizishga imkon beradi. Duval usuliga ko’ra, uchburchak maydoni etti zonaga bo’linadi. Har bir zona transformatorning ma’lum bir nuqsonli holatiga mos keladi. Jami ettita nuqsonli holat ko’rib chiqiladi. Qusur turi ma’lum bir zonaga tegishli nuqta bilan belgilanadi.

Ushbu usulni amaliy qo’llashda har bir gazning foizini topish, uni uchburchakning tegishli tomonida ajratib ko’rsatish va har bir nuqtadan orqada qolgan tomonga parallel bo’lgan va kesishadigan uchta chiziqni chizish kerak. bir nuqta. Ushbu nuqtaning joylashuvi zonani va diagnostik jihatdan baholangan nuqsonni aniqlaydi.

Muhokama qilingan usul nuqsonning “joylashuvi” ni aniq ko’rsatadi, shuningdek, ma’lum vaqtdan keyin bir nechta xromatografik erigan gaz tahlillari o’tkazilganda va olingan nuqtalar ketma-ket uchburchakda chizilganda uning rivojlanish traektoriyasini kuzatish imkonini beradi.

TOR-2 transformator moyi vodorod va namlik analizatori

Ko’p miqdordagi gazlar bilan ishlashga qo’yiladigan talablar xromatografik tahlil jarayonida ishlatiladigan uskunaning narxini oshiradi. Vodorod neft va qattiq izolyatsion parchalanish jarayonida hosil bo’lgan barcha gazlarning qariyb 59% ni tashkil etishini hisobga olsak, uning moy tarkibidagi miqdori transformatorda asta-sekin rivojlanayotgan nuqsonlarni diagnostik baholash uchun informatsion mezon sifatida qabul qilinishi mumkin.

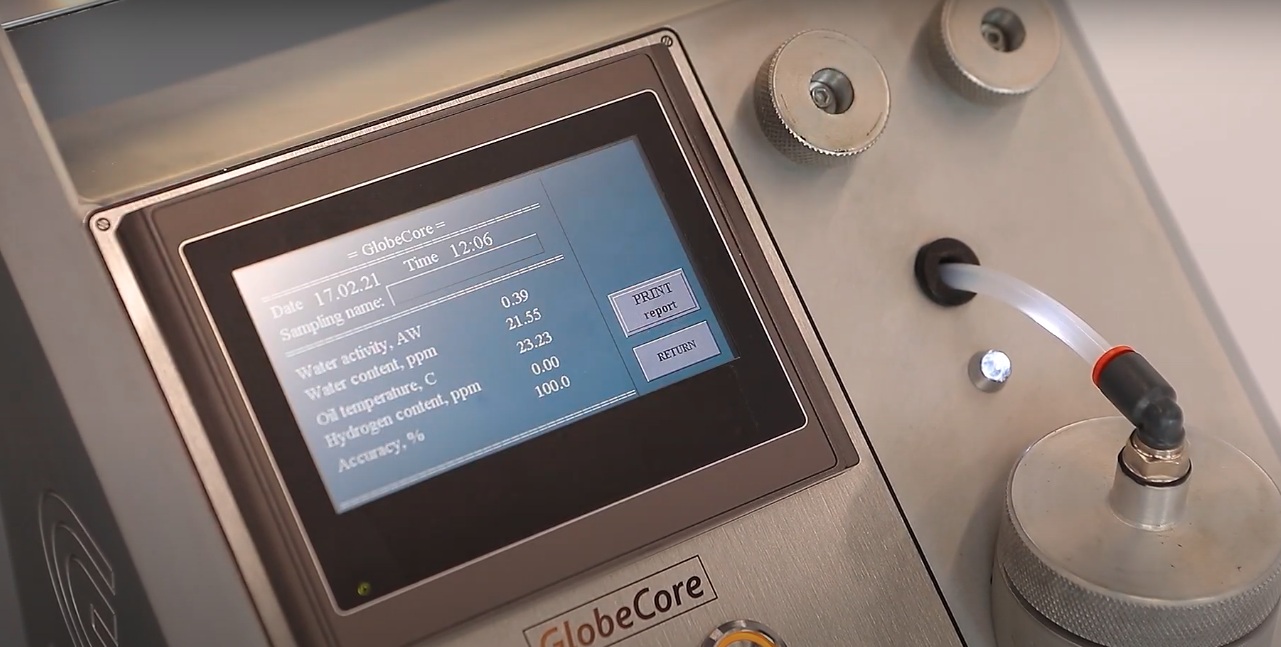

TOR-2 asbobi tomonidan ishlab chiqarilgan GlobeCore, vodorod miqdorini aniqlash yana bir funktsiya – namlik miqdorini o’lchash bilan to’ldiriladi.

Yog ‘tahlili bir kishi tomonidan oson va tez amalga oshiriladi. Namuna olingandan so’ng, asbobni yoqish, qabul qilish idishini vakuumlash va shundan so’ng o’lchashni boshlash kerak. Namlik bo’yicha birinchi natijalar LCD panelda o’n daqiqada, vodorod miqdori bo’yicha esa o’ttiz daqiqadan so’ng paydo bo’ladi. Qulay ishlashi va ma’lumotlarni qayta ishlash uchun asbobda o’rnatilgan mini-printer mavjud bo’lib, uning yordamida siz har doim sinov natijalari bilan slipni chop etishingiz mumkin.

TOR-2 asbobining o’lchov aniqligiga datchiklarning konstruktiv xususiyatlari va ularning moy bilan bevosita aloqasi tufayli erishiladi. Kapasitiv namlik sensorining ishlashi moy namunasidagi ifloslantiruvchi moddalardan ta’sirlanmaydi. Va vodorod sensori vodorodni faqat boshqa gazlarga sezgir bo’lmagan holda aniqlaydi.

GlobeCore Asbob ko’p qirrali bo’lib, u nafaqat transformatorlarda, balki moy bilan to’ldirilgan kabellarda, yuqori voltli vtulkalarda, manyovr reaktorlarida va yuk ostidagi kran almashtirgichlarda ham asta-sekin rivojlanayotgan nuqsonlarni aniqlash uchun ishlatilishi mumkin.

Transformatorlarni tezkor diagnostik baholashni qo’llash

TOR-2 asbobi yordamida siz asta-sekin rivojlanayotgan nuqsonlarni o’z vaqtida aniqlaysiz, o’z vaqtida moy bilan to’ldirilgan energiya ishlab chiqaruvchi uskunaning shikastlanishining oldini olasiz, elektr ta’minoti ishonchliligini oshirasiz va ushbu uskunaga texnik xizmat ko’rsatish uchun mablag’ni tejashingiz mumkin.
