Eritilgan gazni tahlil qilish Test (DGA) – transformator moyining sog’lig’ini baholash uchun keng tarqalgan usul. Ushbu yondashuv transformatorning umumiy holatini baholash uchun yog’dagi erigan gazlar miqdorini aniqlaydi va o’lchaydi. Muayyan gazlarning mavjudligi aşınma darajasini aks ettiradi va transformator ichidagi mumkin bo’lgan muammolarni ko’rsatadi. Ushbu maqola ning ahamiyatini o’rganadi erigan gazni tahlil qilish sinovlar, transformator moyining holatini aniqlaydigan asosiy gazlar, transformator moyidagi gazlarni tahlil qilish uchun qo’llaniladigan usullar, transformator moyidagi erigan gazlar uchun belgilangan qiymatlar, transformator moyida gazni tahlil qilish uchun ishlatiladigan uskunalar, xususan, TOR-2. GlobeCore transformator moyidagi erigan gazni baholash uchun qurilma.

Transformator moyi va transformatorga erigan gaz tahlilining mavjudligi ta’siri

Transformatorlardagi izolyatsion suyuqlik, odatda transformator moyi deb nomlanadi, izolyatsiya va haroratni tartibga solishning ikki tomonlama maqsadlariga xizmat qiladi. Bu moy yuqori harorat, oksidlanish, namlik va elektr hodisalari natijasida parchalanishga moyil. Neft parchalanishi natijasida uning ichida erigan gazlarni chiqaradi. Ushbu gazlarning mavjudligi neftning yanada yomonlashishiga olib kelishi va transformatorning ishlashi va ishonchliligiga salbiy ta’sir ko’rsatishi mumkin. O’tkazish a erigan gazni tahlil qilish transformator moyida ushbu gazlar va ularning kontsentratsiyasini aniqlash imkonini beradi, bu esa yog’ning buzilish darajasini va transformatorning mumkin bo’lgan muammolarini aniqlashga yordam beradi.

Transformator yog’ining parchalanish darajasiga turli omillar ta’sir qiladi, shu jumladan yog’ turi, ish sharoitlari va texnik xizmat ko’rsatish tartibi. Haddan tashqari yuklanish yoki etarli darajada sovutishdan kelib chiqishi mumkin bo’lgan yuqori haroratlar yog’ning parchalanishini tezlashtirishi mumkin. Bundan tashqari, oksidlanish – neft va kislorod o’rtasidagi o’zaro ta’sir – neftning yomonlashishiga yordam beradi. Transformatorga oqish yoki noto’g’ri muhrlanish orqali kirishi mumkin bo’lgan namlik yog ‘bilan reaksiyaga kirishishi va degradatsiyaga olib kelishi mumkin. Yoyning paydo bo’lishi kabi elektr hodisalari, shuningdek, yog’da eriydigan gazlarni hosil qilish orqali degradatsiyaga olib kelishi mumkin.

Transformator moyining holati haqida ma’lumot tashuvchi “asosiy” gazlar

Turli xil degradatsiya jarayonlari natijasida turli xil gazlar paydo bo’ladi. davomida kuzatilgan asosiy gazlar erigan gazni tahlil qilish sinovlar vodorod (H2), metan (CH4), etilen (C2H4), etan (C2H6), asetilen (C2H2), karbon monoksit (CO), karbonat angidrid (CO2) va kislorod (O2) ni o’z ichiga oladi. Har bir gaz alohida emirilish shakllarini bildiruvchi alohida ahamiyatga ega. Vodorod eng muhim gaz bo’lib, transformator nosozliklarining ishonchli ko’rsatkichi bo’lib xizmat qiladi. Vodorodning ortiqcha bo’lishi transformator muammosini bildiradi, chunki u transformator ichidagi izolyatsiya materiallarining issiqlik va elektr parchalanishidan kelib chiqadi. Metan transformatorda tsellyuloza izolyatsion materialining mikrobial parchalanishi natijasida hosil bo’ladi va uning katta miqdorda mavjudligi tsellyuloza materialining yomonlashishiga olib keladi.

Transformator izolyatsiyalash materiallarining issiqlik va elektr parchalanishidan etilen hosil bo’ladi, bu esa izolyatsiya tizimining progressiv degradatsiyasini ko’rsatadi. Xuddi shunday, etan izolyatsiya materiallarining parchalanishidan kelib chiqadi va izolyatsiya tizimining doimiy ravishda pasayishini anglatadi. Izolyatsiya materiallarining parchalanishi natijasida hosil bo’lgan asetilen, yuqori miqdorda aniqlanganda, transformatorning noto’g’ri ishlashini nazarda tutuvchi doimiy va jiddiy izolyatsiya tizimining buzilishini bildiradi.

Uglerod oksidi transformator izolyatsiyalash materiallarining parchalanishi tufayli rivojlanadi va uning katta miqdorda mavjudligi izolyatsiya tizimining doimiy ravishda pasayishini ta’kidlaydi. Karbonat angidrid transformatorda yog ‘oksidlanishidan kelib chiqadi va uning katta miqdorda mavjudligi oksidlanish natijasida kelib chiqadigan yog’ning buzilishini ko’rsatadi. Kislorod neft atmosfera bilan aloqa qilganda hosil bo’ladi, bu esa neftning havoga ta’sir qilishini yoki tizimdagi oqishni anglatadi.

Ushbu gazlarni va ularning transformator moyidagi darajasini kuzatish orqali buzilish shakli va transformatorning potentsial nosozliklarini aniqlash mumkin bo’ladi. Ushbu ma’lumotlar texnik xizmat ko’rsatish jadvallarini tuzish va transformatorning ishonchliligi va xizmat muddatini uzaytirish uchun zarur choralarni aniqlash uchun juda muhimdir.

Transformator moyining erigan gaz tahlili qanday amalga oshiriladi

Transformator moyida erigan gazlarni o’rganish uchun ko’plab usullar, jumladan, gaz xromatografiyasi (GC), Furye transform infraqizil spektroskopiyasi (FTIR) va fotoakustik spektroskopiya (PAS) qo’llaniladi. GC eng keng tarqalgan texnika bo’lib, alohida gazlarni farqlash va miqdorini aniqlashdir. FTIR neftning yutilish spektrini o’rganish orqali gazlarni aniqlaydi, PAS esa erigan gazlar tomonidan infraqizil nurlanishni yutish natijasida hosil bo’lgan tovush intensivligini o’lchaydi.

Gaz xromatografiyasi (GC) ning asosiy usuli hisoblanadi erigan gazni tahlil qilish transformator moyida. Ushbu yondashuv neftdagi alohida gazlarni ajratib turadi va ularning konsentratsiyasi issiqlik o’tkazuvchanlik detektori (TCD) yoki olovni ionlash detektori (FID) yordamida aniqlanadi. Har bir gaz konsentratsiyasi umumiy erigan gazning foizi sifatida taqdim etiladi.

Furye transform infraqizil spektroskopiyasi (FTIR) neftning yutilish spektrini o’rganish orqali gaz mavjudligini aniqlaydigan yana bir tez-tez qo’llaniladigan usuldir. Neft namunasi o’rta infraqizil mintaqada tekshiriladi va neft ichidagi o’ziga xos gazlarni aniqlash uchun yutilish spektrlari tahlil qilinadi.

Fotoakustik spektroskopiya (PAS) – bu infraqizil nurlanish neftdagi erigan gazlar tomonidan so’rilganda hosil bo’ladigan tovush intensivligini baholaydigan yangi usul. Yog ‘namunasi infraqizil nurlanishga duchor bo’ladi va yutilish natijasida hosil bo’lgan tovush o’lchanadi. Ovozning intensivligi neftdagi erigan gaz konsentratsiyasiga mutanosib.

Tanlangan texnikadan qat’i nazar, transformator moyidagi erigan gazlarni tahlil qilish vakillik moy namunasini talab qiladi. Odatda, yog ‘namuna transformatorning moy bilan to’ldirilgan tizimidan namuna olish valfi yordamida yig’iladi. Keyin namuna konteynerga yopiladi va tahlil qilish uchun laboratoriyaga yuboriladi. Ushbu laboratoriya tahlili transformatorning holati haqida muhim ma’lumotlarni beradi, natijalar potentsial muammolarni aniqlash va texnik xizmat ko’rsatish tadbirlarini tashkil qilish uchun ishlatiladi.

Laboratoriya tahlilidan tashqari, ko’chma asboblar joyida mavjud erigan gazni tahlil qilish transformator moyi. Ushbu qurilmalar maydonda tezkor natijalarni berish uchun fotoakustik spektroskopiya va gaz xromatografiyasi kabi turli usullardan foydalanadi. Portativ asboblar uzoq hududlardagi transformatorlarni kuzatish va texnik xizmat ko’rsatish jarayonida transformatorning holatini tezkor baholash uchun ayniqsa qimmatlidir.

Transformator moyi chegaralarining erigan gaz tahlili – standartlashtirilgan qiymatlar

ning natijalari erigan gazni tahlil qilish testlar odatda transformatorning sog’lig’ini baholash uchun yaxshi belgilangan mezonlar bo’yicha baholanadi. IEEE C57.104 va IEC 60599 kabi keng tarqalgan standartlar alohida gazlar va gaz nisbatlari bo’yicha ko’rsatmalar beradi. Ushbu ko’rsatmalar transformator turiga va kuchlanish sinfiga qarab farqlanadi.

uchun parametrlar erigan gazni tahlil qilish transformator moyida, ushbu standartlarda ko’rsatilganidek, gaz konsentratsiyasi va transformator nosozliklari o’rtasidagi bog’liqlikni keng qamrovli tadqiqotlar va tekshirish natijasida olingan. Ushbu ko’rsatmalarni qo’llash orqali yuzaga kelishi mumkin bo’lgan muammolarni aniqlash mumkin, bu esa jiddiy zarar paydo bo’lishidan oldin tuzatish choralarini ko’rish imkonini beradi. Shunday qilib, test mezonlari erigan gazni tahlil qilish transformator moyi transformatorlarni proaktiv ta’mirlashda muhim vosita bo’lib xizmat qiladi.

Eritilgan gazni tahlil qilish uskunasi

Eritilgan gazni tahlil qilish transformator moyida erigan gazlarni tekshirish uchun sinov uskunasidan foydalaniladi. Uskuna gaz qazib olish moslamasi, gaz o’lchash moslamasi va ma’lumotlarni tahlil qilish uchun kompyuterdan iborat. Gaz chiqarish moslamasi transformator moyidan erigan gazlarni oladi, gaz o’lchash moslamasi esa olingan namunadagi har bir gaz miqdorini baholaydi. Kompyuter ma’lumotlarni tahlil qiladi va hisobot yaratadi.

Muvofiq tanlash erigan gazni tahlil qilish uskunalar zarur sezuvchanlik, transformator turi va uning joylashuvi kabi bir qancha omillarga bog’liq. Portativ portativ qurilmalar ko’pincha joyida tekshirish uchun ishlatiladi, kengroq baholashda esa laboratoriya darajasidagi tizimlar qo’llaniladi.

Eritilgan gazni tahlil qilish uskunasi – TOR-2 GlobeCore

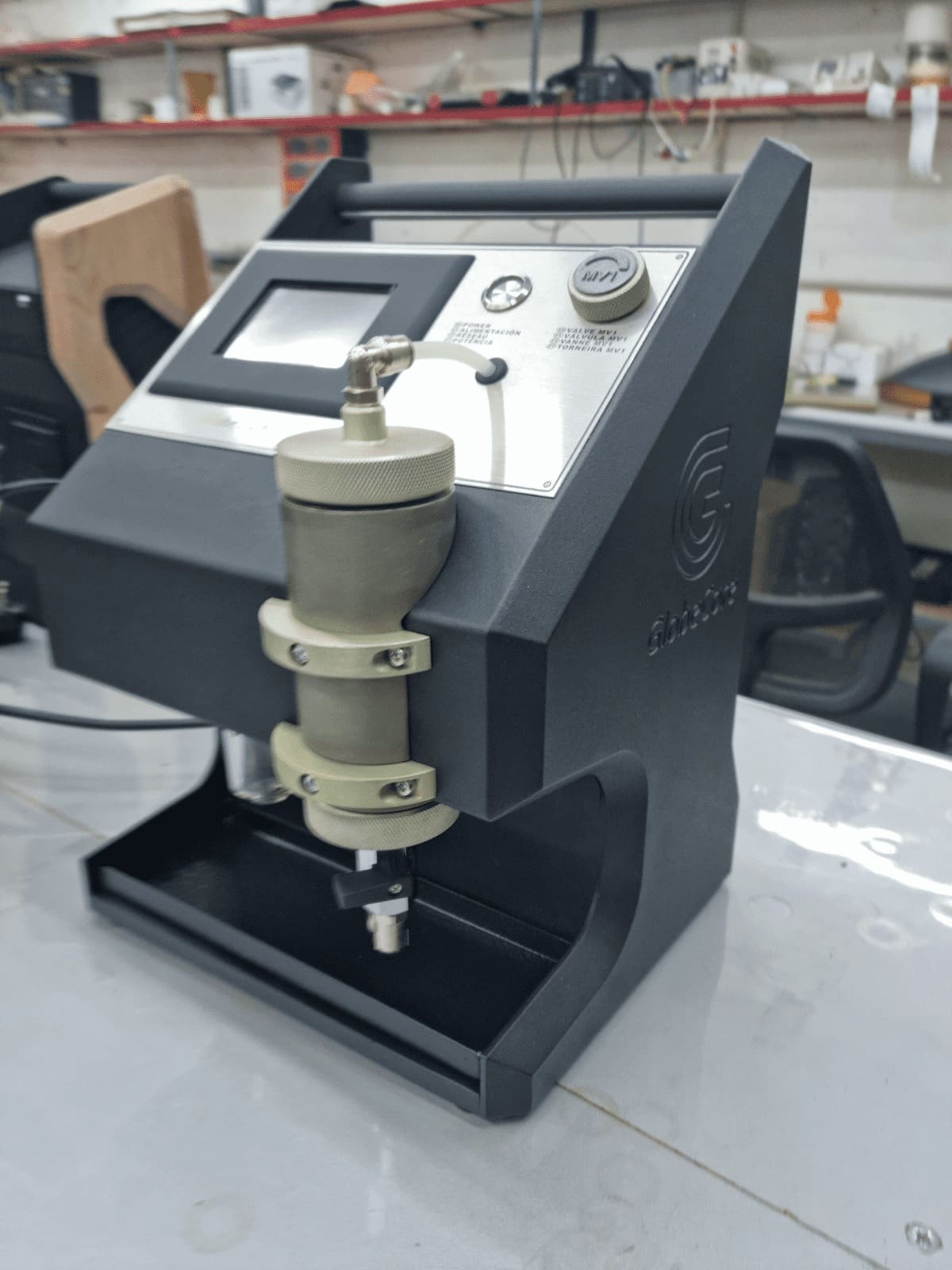

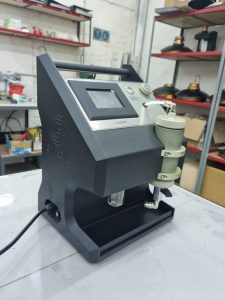

TOR-2 GlobeCore erigan gaz analizatori DGA ilovalari uchun mo’ljallangan soddalashtirilgan, portativ asbobdir. U mineral izolyatsion moylar, shuningdek, efir asosidagi izolyatsion moylardagi namlik va vodorod miqdorini baholash uchun ishlab chiqilgan. Namlik va vodorod miqdori o’lchovlari millionda qismlarda (ppm) ifodalanadi, bu tezkor tahlil qilish imkonini beradi. Eritilgan gaz analizatori sig’im sensori yordamida suv faolligini baholaydi, uzoq muddatli barqarorlikni va ifloslanishga chidamliligini ta’minlaydi. Yog ‘harorati ham qayd etiladi va namlik miqdori bu o’lchovlardan olinadi. To’g’ridan-to’g’ri yog’ga botiriladigan yuqori selektiv qattiq holat sensori vodorod tarkibini o’lchash uchun to’g’ri va ishonchli to’g’ridan-to’g’ri o’lchovlarni kafolatlaydi. Vodorodning moyda past eruvchanligi va yuqori diffuziya qobiliyati tufayli uni past konsentratsiyalarda aniqlash osonroq bo’lib, transformator ichidagi yuzaga kelishi mumkin bo’lgan muammolarni erta aniqlash imkonini beradi.

Eritilgan gaz analizatorining afzalliklari va uning mijozlar uchun afzalliklari

GlobeCore TOR-2 erigan gaz analizatori muqobilga nisbatan bir qancha afzalliklarga ega erigan gazni tahlil qilish sinov uskunalari:

1. Uning ko’chma va ixcham tabiati transformator maydonchasida to’g’ridan-to’g’ri tashish va foydalanish imkonini beradi.
2. Foydalanuvchi uchun qulay dizayn ishlash uchun maxsus tayyorgarlikni talab qilmaydi.
3. Vodorod tarkibini kuzatish transformatorning ishdan chiqishiga olib kelishi mumkin bo’lgan dastlabki zarar haqida ishonchli ma’lumot beradi.
4. O’lchovlarning ishonchliligi, hatto neftda boshqa gazlar mavjud bo’lganda ham saqlanadi.
5. Analizatorning tejamkorligi uni kichik va o’rta korxonalar uchun maqbul tanlovga aylantiradi.

Qisqa bayoni; yakunida, erigan gazni tahlil qilish transformator moyining holatini baholash va transformator ichidagi potentsial nosozliklarni aniqlashning hal qiluvchi usuli hisoblanadi. Transformator moyida erigan gazlarni tahlil qilish uchun turli usullar qo’llaniladi va natijalar transformatorning holatini baholash uchun standartlashtirilgan qiymatlar bilan taqqoslanadi. Eritilgan gazni tahlil qilish sinov asboblari transformator moyida erigan gazlarni tahlil qilish uchun ishlatiladi GlobeCore TOR-2 erigan gaz analizatori DGA maqsadlari uchun portativ va ixcham qurilma. Oxir oqibat, dirijyorlik erigan gazni tahlil qilish Transformatorlarning ishonchliligi va ishlash muddatini ta’minlash uchun sinovlar juda muhimdir GlobeCore TOR-2 erigan gaz analizatori DGA o’tkazish uchun samarali vosita ekanligini isbotladi.
