Transformator moyi masalan, gazlar bilan solishtirganda yuqori dielektrik kuchi tufayli yuqori voltli uskunalarda izolyatsiyalash vositasi sifatida ishlatiladi.

Biroq, foydalanish paytida yog’lar buzilishlarni boshdan kechirishi mumkin, bu esa yuqori kuchlanishlarga bardosh berish qobiliyatini yo’qotishni anglatadi. Buzilish qimmat elektr jihozlarining ishdan chiqishi xavfini tug’diradi: transformatorlar, moy bilan to’ldirilgan kabellar, kondensatorlar, kalitlar, to’xtatuvchilar va boshqalar. Buzilishning oldini olish uchun, suyuq dielektriklarni tekshirish buzilish kuchlanishini o’lchash maqsadida amalga oshiriladi. Ushbu maqolada biz suyuq dielektriklarning parchalanishi qanday sodir bo’lishini, nima uchun buzilish kuchlanishining pasayishini va qanday qilib ko’rib chiqamiz transformator yog’ini tozalash va tekshirish amalga oshiriladi.

Suyuq dielektriklarning parchalanishi

Suyuq dielektriklarning parchalanishi hali ham o’rganilayotgan murakkab hodisadir. Boshlanishning asosiy nazariyalaridan biri quyidagicha. Agar dielektrik (moy) ga uzoq vaqt davomida yuqori kuchlanish qo’llanilsa va yog’da aralashmalar bo’lsa, unda bu aralashmalar qutblanadi va elektromagnit kuch chiziqlari bo’ylab cho’zilgan zanjirlarga birlashtiriladi. Zanjirlar elektr toki oqib o’tadigan kanalga aylanadi. Oqim kanalga ulashgan suyuqlikni qaynay boshlaguncha qizdiradi va hosil bo’lgan gaz kanali orqali buzilish sodir bo’ladi.

To’liq tozalangan yog’larda molekulalarning ta’sir ionlanishi tufayli parchalanish sodir bo’lishi mumkin. Buzilishdan so’ng moyning elektr izolyatsion xususiyatlari tiklanadi, lekin qoida tariqasida uning sifati sezilarli darajada yomonlashadi.

Transformator moyining parchalanish kuchlanishi

Yog’ning dielektrik xususiyatlarini tekshiring parchalanish kuchlanishini, dielektrik yo’qotish tangensini, dielektrik o’tkazuvchanligini va boshqalarni aniqlash bilan namunalar olish va keyinchalik tahlil qilish yo’li bilan amalga oshiriladi.

Buzilish kuchlanishi – dielektrikda o’tkazuvchan kanal hosil bo’lgan minimal qo’llaniladigan kuchlanish. Buzilish kuchlanishi odatda kilovoltlarda o’lchanadi.

Yana bir shunga o’xshash parametr – dielektrik quvvat (buzilish kuchlanishi) – ham ishlatiladi. Jismoniy jihatdan, dielektrik quvvat – bu namunaning parchalanishini ta’minlash uchun namunaga qo’llanilishi kerak bo’lgan kuchlanish, bu namuna qalinligi bilan bo’linadi. Dielektrik quvvat millimetr uchun kilovoltlarda o’lchanadi.

Transformator moyining parchalanish kuchlanishiga qanday omillar ta’sir qiladi?

Transformator moyida buzilish kuchlanishi juda sezgir parametrdir, chunki unga turli omillar ta’sir qilishi mumkin. Bularga quyidagilar kiradi:

• Mexanik aralashmalar va namlik bilan ifloslanish. Yog ‘qanchalik iflos bo’lsa, uning parchalanish kuchlanishi shunchalik past bo’ladi.
• Yopishqoqlik. Transformator moyining yopishqoqligining pasayishi bilan birga, buzilish kuchlanishi ham kamayadi.
• Harorat. Haroratning oshishi bilan yog’ning parchalanish kuchlanishi pasayadi. Impuls kuchlanishini qo’llashda bu munosabatlar yomon talaffuz qilinadi. Chuqur tozalangan moylar uchun parchalanish kuchlanishi va yog ‘harorati o’rtasidagi munosabatlar murakkab xarakterga ega.
• Bosim. Bosimning oshishi bilan buzilish kuchlanishi ko’tariladi, bu gaz pufakchalarida bosimning oshishi bilan izohlanadi. Munosabatlar texnik jihatdan toza neftda ko’proq namoyon bo’ladi.
• Voltaj ta’sirining davomiyligi. Yog ‘kuchlanishga ta’sir qilish qancha uzoq davom etsa, buzilish kuchlanishi shunchalik past bo’ladi. Chuqurroq tozalangan moylarda munosabatlar zaiflashadi.
• Elektrodlarning shakli va maydoni, elektrodlar orasidagi masofa. Elektrodlarning turli shakllari bilan turli xil heterojenlik darajalari maydonlari yaratiladi va heterojenlik koeffitsienti qanchalik katta bo’lsa, buzilish kuchlanishi past bo’ladi. Elektrodlar maydonining ortishi bilan buzilish kuchlanishi pasayadi va elektrodlar orasidagi masofaning oshishi bilan u ham ortadi.

Transformator moyining sinishi

Transformator moyining sinishi laboratoriyada amalga oshiriladi, lekin zarur jihozlar mavjud bo’lsa, transformator yaqinida buzilish kuchlanishini o’lchash mumkin.

Transformator moyining buzilishini tekshirish amaldagi standartlarga muvofiq amalga oshiriladi. Bu transformatorlar ishlaydigan mamlakatlarning milliy standartlari va xalqaro standartlar bo’lishi mumkin. IEC-60296 BDV-tester va ASTM BDV-tester keng tarqalgan.

Yog ‘buzilishini tekshirgich

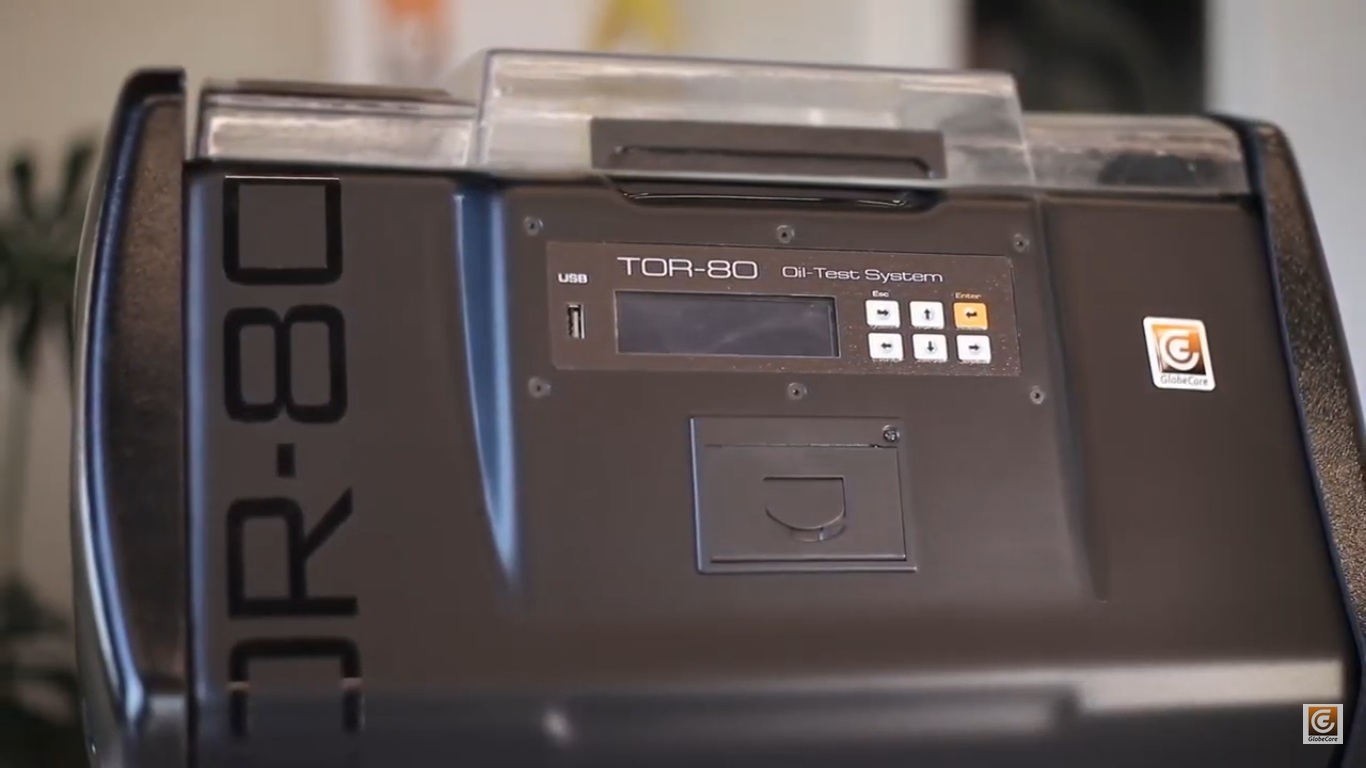

GlobeCore transformatorlarga texnik xizmat ko’rsatish sohasidagi uskunalar, shu jumladan laboratoriya suyuq dielektrik sinov qurilmalari uchun jahon sifat standartlarini taqdim etadi. TOR-80 moyni sindirish moslamasi ular orasida sanaladi. U yuqori voltli transformatorning ikkilamchi o’rashida noldan maksimal qiymatga yoki dielektrik parchalanish sodir bo’ladigan qiymatga qadar kuchlanishni bosqichma-bosqich oshirish printsipi asosida ishlaydi. Buzilishdan keyin yuqori kuchlanishli o’chirish vaqti to’rt mikrosekunddan oshmaydi. Ushbu ko’rsatkich bo’yicha TOR-80 transformator moyini sinash qurilmasi o’xshash maqsadli barcha mavjud asboblardan ustundir. O’lchov xujayrasidagi yog’ning ostida yonish va kimyoviy tarkibini o’zgartirish uchun vaqt yo’q, bu takroriy o’lchovlar uchun teng sharoitlarni ta’minlaydi.

Boshqa xususiyatlar va parametrlar bo’yicha, eng zo’r GlobeCore BDV testlari taniqli ekvivalentlaridan kam emas. TOR-80 sozlamalarida elektr sinov usullari (IEC 60156, ASTM D877 va boshqalar) uchun amaldagi har qanday standartlar tanlanishi mumkin. Vaqt o’tishi bilan standart o’zgargan bo’lsa ham, foydalanuvchi tezda kerakli o’zgarishlarni amalga oshirishi va tegishli algoritmga muvofiq moyni sinab ko’rishni davom ettirishi mumkin. Shuning uchun, arzon GlobeCore BDV testlari dunyoning istalgan davlatida foydalanish mumkin. Bundan tashqari, ushbu asbob yordamida neft, o’simlik moylari asosida ishlab chiqarilgan yoki sintetik ravishda olingan turli xil kelib chiqishi 80 kilovoltdan oshmaydigan parchalanish kuchlanishiga ega suyuq dielektriklar sinovdan o’tkaziladi.

Asbob ixcham o’lchamli: kengligi 49 santimetr, uzunligi 32 santimetr va balandligi 30 santimetr va o’rnatilgan tutqichlar bilan ta’minlangan bo’lib, ular yordamida uni laboratoriya ichida ko’chirish yoki bir xonadan ikkinchisiga osongina olib o’tish mumkin. Yog ‘parchalanishini tekshirish jarayoni oddiy. Elektr laboratoriyasining xodimi qurilmani elektr tarmog’iga ulashi, o’lchash katakchasini kiritishi, uni moy bilan to’ldirishi, kerakli standartni tanlashi va tegishli tugmani bosib jarayonni boshlashi kerak. TOR-80 BDV testlari qolganini avtomatik rejimda o’zi bajaradi va birinchi buzilish kuchlanishini o’lchash natijasi besh daqiqadan so’ng kilovoltlarda ko’rsatiladi.

Sinov davridan keyin buzilish kuchlanish o’lchovlarining tolerantligi bir foizdan oshmaydi. Ushbu aniqlikka tomonidan ishlab chiqilgan texnologiyalar tufayli erishiladi GlobeCore va yangi sanoat standartlari.

Shu bilan birga, asbob qulay va amaliy bo’lib qoladi. Agar kerak bo’lsa, o’lchov natijalarini o’rnatilgan termal printer yordamida chop etish mumkin yoki to’plangan ma’lumotlar to’plami USB flesh-disk yordamida ichki o’zgarmas xotiradan kompyuterga keyingi statistik ishlov berish va vizualizatsiya qilish uchun uzatilishi mumkin.

Agar foydalanish qoidalariga rioya qilinsa, TOR-80 dan foydalanish laboratoriya xodimlari uchun xavfsizdir. Yuqori qopqoq nafaqat namunalarni va ish zonasini ifloslanishdan himoya qiladi, balki joylashuv monitori bilan ham jihozlangan. Qopqoq “ochiq” holatda bo’lganda, sinov kuchlanishining ko’tarilishi bloklanadi va elektr toki urishi oldini oladi.

Elektr energetika korxonalarining laboratoriyalariga jo’natilishdan oldin barcha asboblar haqiqiy neft namunalarini sinovdan o’tkazish orqali ular uchun kamida 900 ta o’lchov o’tkazish orqali texnik talablar va spetsifikatsiyalarga muvofiqligi tekshiriladi, bu esa 150 sinov tsikliga tengdir. yuqori aniqlikdagi kilovoltmetrlardan foydalanish.

tomonidan ishlab chiqarilgan yangi TOR asbobi bilan moy sinovi GlobeCore tanqidiy buzilish kuchlanishining pasayishini aniqlash va moyni o’zgartirish yoki tozalash bo’yicha tezkor qaror qabul qilish imkonini beradi.

Uzluksiz oqim BDV-testi

Laboratoriya tahlillari bilan bir qatorda, yog’ning parchalanish kuchlanishini onlayn rejimda, ya’ni namunalar olmasdan aniqlash imkoniyati transformatorlar va xizmat ko’rsatuvchi tashkilotlar egalari uchun amaliy qiziqish uyg’otadi. GlobeCore onlayn BDV testerini ishlab chiqaradi, aniqrog’i TOR-5, transformator moyining muhim parametrlarini aniqlash imkonini beruvchi butun diagnostika tizimi. TOR-5 transformator yaqinida o’rnatiladi va unga ulanadi. Asbobni ulagandan so’ng, yog ‘datchiklar orqali yopiq pastadirda doimiy ravishda aylanadi. Datchiklar muhim neft parametrlarini o’lchaydi. Ushbu parametrlar diagnostika uchun mo’ljallangan ma’lumotlardan tashqari, transformator moyining holati haqida to’liqroq ma’lumot beruvchi qo’shimcha ko’rsatkichlar ham ular asosida hisoblanadi. Taxminiy ko’rsatkichlardan biri neftning parchalanish kuchlanishidir.

Barcha o’lchangan va hisoblangan parametrlar daqiqada bir marta to’planadi va Internetga kirish imkoni bo’lgan dunyoning istalgan nuqtasida ochilishi mumkin bo’lgan maxsus veb-ilovada ko’rish va tahlil qilish uchun mavjud.
