Yog ‘namlik o’lchagich sanoat moylari: transformator, moylash, turbin, transmissiya va boshqa moylardagi suv miqdorini aniqlash uchun ishlatiladigan asbob. Ushbu maqolada biz yog’ning namligi bilan bog’liq eng muhim masalalarni muhokama qilamiz:

• suv moyga qanday kiradi;
• yog’da suv qanday shakllarda bo’lishi mumkin;
• neftda suv mavjudligi nima uchun xavfli;
• neftdagi suv miqdorini aniq aniqlash uchun qanday usullardan foydalanish mumkin;
• TOR-1 yog ‘namlik o’lchagich.

Sanoat moylariga suvning kirib borish usullari

Neftga suvning kirib borish usullarini qulay tarzda ikki turga bo’lish mumkin. Birinchi tur moy bilan to’ldirilgan uskunaning ishlashi paytida suv hosil bo’lganda yoki muhrning oqishi tufayli uskunaga kirganda ishlaydi. Bu, asosan, suv hosil qiluvchi kimyoviy reaktsiyalarning paydo bo’lishiga olib keladigan yuqori yuklar va ekstremal haroratlar bilan bog’liq. Masalan, transformatorlarda suv tsellyulozaning qarishi va oksidlanishidan kelib chiqadi. Va turbinali bloklarda – yuqori haroratlarda rivojlana boshlagan bug’ning kondensatsiyasi tufayli.

Ikkinchi tur – operatsion bo’lmagan omillar. Omborda konteynerlarda tashish yoki saqlash paytida suv havodan yog’ga tushishi mumkin. Shuning uchun, yog ‘namlik o’lchagich uskunani moy bilan to’ldirishdan oldin ham foydalanish kerak.

Yog’da suv bo’lishi mumkin bo’lgan shakllar

Yog’larda suv uch xil shaklda bo’lishi mumkin:

• erigan suv;
• emulsiyalangan suv;
• bepul suv.

Eritilgan suv – neftning qarishi jarayonida paydo bo’ladigan faol moddalar bilan bog’liq bo’lgan suv, shuningdek, neftda to’xtatilgan mexanik aralashmalar bilan adsorbsiyalangan suv. Emulsiyalangan suv – neftda muallaq bo’lgan suv globulalari. Globullarning o’lchami “shudring nuqtasi” va emulsiyalangan suv-moyning haqiqiy harorati bilan belgilanadi. Tankga to’g’ridan-to’g’ri kirish natijasida yog’da erkin suv paydo bo’ladi.

Aromatik uglevodorod miqdori past bo’lgan yangi transformator moylarida deyarli butun namlik erigan shaklda bo’ladi. Eritilgan suv moylarda eritma hosil qiladi va izolyatsion xususiyatlarning o’zgarishiga deyarli ta’sir qilmaydi; boshqacha aytganda, suyuq dielektrikning parchalanish kuchini kamaytirmaydi. Ammo harorat pasayganda, kondensat ko’rinishidagi suv paydo bo’ladi, u emulsiya suviga aylanadi va yog’ning dielektrik yo’qotilishini oshiradi. Qadimgi transformator moylarida namlikning katta qismi bog’langan shaklda bo’ladi.

Yog ‘namlik o’lchagich neft tarkibidagi suv qanday shaklda bo’lishidan qat’i nazar, eng to’liq va aniq ma’lumotlarni taqdim etishi kerak. Yog ‘namligini o’lchash uchun ishlatiladigan birliklar tonna uchun gramm (ppm) yoki og’irlik foizidir.

Suvning yog’ga ta’siri

Suv har qanday sanoat moyi uchun xavfli nopokdir. Transformator moyiga kirib, suv o’zining izolyatsion xususiyatlarini yomonlashtiradi, bu dielektriklarning parchalanishiga olib keladi. Transformator uchun eng katta xavf harorat o’zgarganda mavjud. Bunday holda, har qanday erigan namlik izolyatsiyaning dielektrik xususiyatlarini yomonlashtiradi va uning buzilishiga olib keladi.

Bundan tashqari, suv sanoat moylarining oksidlanishiga hissa qo’shadi, ularning viskozitesini o’zgartiradi va ko’pik hosil qiladi. Yog ‘plyonkasining kuchi pasayadi, bu ishqalanish qismlarining aşınmasını tezlashtiradi.

Zanglash va korroziya jarayonlarining kuchayishi tufayli suv bilan kesilgan dvigatel moyidan foydalanish xavflidir. Bu po’latni mo’rt qiladi va ichki yonish dvigatelining qismlariga zarar etkazish xavfini oshiradi.

Bundan tashqari, agar yog’da qo’shimchalar mavjud bo’lsa, suvning ko’payishi uning yuvilishiga olib kelishi va moyning ishlashini yomonlashishi mumkin.

Bundan tashqari, suv makkor nopoklikdir, chunki u nafaqat neftning xususiyatlariga salbiy ta’sir ko’rsatishi, balki boshqa omillarning salbiy ta’sirini kuchaytirishi mumkin.

Yog’larning maksimal namligi

Dielektrik sifatida turli xil kelib chiqadigan yog’lar, ya’ni mineral, silikon moylari va esterlar ishlatiladi. Ushbu moylarni olish texnologiyasi farq qiladi, shuning uchun ularning xususiyatlari, shu jumladan suvni eritish tendentsiyasi ham farq qiladi.

Uglevodorod molekulalari hidrofobikdir; shuning uchun mineral moylar 30-60 ppm (g/t) darajasida past suvda eruvchanligiga ega. Silikon moylari va efirlari mos ravishda 150-300 ppm va 300-2,600 ppm ga teng bo’lgan yuqori to’yinganlik chegarasiga ega.

Plyonka yoki azot bilan himoyalangan transformatorlarga, muhrlangan vtulkalarga va muhrlangan o’lchash transformatorlariga quyilgan yog’ning suv miqdori 10 ppm (10 g / t) dan oshmasligi kerak. Plyonkadan himoyalanmagan quvvat transformatorlari va muhrlanmagan vtulkalar suv miqdori 25 ppm dan ko’p bo’lmagan transformator moyi bilan to’ldirilishi kerak. Suv miqdori 10 ppm dan ortiq bo’lmagan yog’lar quruq deb hisoblanadi, ammo etkazib berilganda yog’ning namligi 35 ppm ga yetishi mumkin, bu quritish jarayonlarini (termik vakuum yoki zeolit ​​asosida quritish) talab qiladi. Biroq, quritishni amalga oshirish to’g’risida qaror faqat qachon qabul qilinadi yog ‘namlik o’lchagich parametr ruxsat etilgan qiymatdan oshib ketganligini ko’rsatdi.

Neftning namligini aniqlash usullari

uchun qo’llaniladigan usullar transformator moyining namligini tekshirish uch guruhga bo‘linadi:

• kimyoviy reaksiyalar yordamida suv olish va o’lchashga asoslangan usullar. Bu guruhga kulometrik Karl Fisher titrlash va kaltsiy gidrid usuli kiradi. Gidrokalsiy usulida kaltsiy gidrid (CaH2) va neft tarkibidagi suvning o’zaro ta’siri natijasida hosil bo’lgan gazlar hajmining o’lchovlari olinadi. Karl Fisher usuli suvni avtomatik kulometrik titrlash orqali aniqlashni o’z ichiga oladi. Neftning namlik miqdorini miqdori bo’yicha aniqlashning mohiyati Karl Fisher kimyoviy agentida suv elektroliziga sarflangan elektr energiyasini avtomatik o’lchashdan iborat;
• muvozanat darajasiga fizik ekstraktsiyaga va gaz xromatografi va fotoakustik emissiyadan foydalangan holda o’lchovlarga asoslangan usullar;
• sezgir plyonkaning o’tkazuvchanligi o’zgarishi bilan yog’ning nisbiy to’yinganligi uchun bilvosita o’lchovlar amalga oshiriladigan sig’im sensori usuli. To’g’riligiga qaramay, laboratoriyada neftni tahlil qilish usullari uzoq vaqt talab etadi, bajarish qiyin va kuchaytirilgan xavfsizlik choralarini talab qiladi. Transformatorlar yonida ishlash uchun asboblar katta hajmga ega va ularning ba’zilari eskirgan. Izolyatsiya qiluvchi moyning holati to’g’risida o’z vaqtida va aniq ma’lumotsiz, yuqori voltli uskunalarning ishonchliligini kafolatlash mumkin bo’lmaydi. Bu ixcham, aniq, tezkor, ishonchli va oson ishlaydigan asboblarni talab qiladi.

Transformator moyining namunalarini qanday qilib to’g’ri olish kerak

To’g’ri va ma’lumot uchun transformator moyining namligini tekshirish, yaxshi asboblarga ega bo’lish, shuningdek, namunalarni to’g’ri olish muhimdir. Agar namuna sifatsiz bo’lsa va namuna olish bosqichida yog’ga namlik tushsa, bu noto’g’ri natijalarga olib keladi va natijada transformatorga texnik xizmat ko’rsatish dasturini sozlash bo’yicha noto’g’ri qarorlar qabul qilinadi.

Namuna olish uchun yaxshi ob-havo sharoitida (yog’ingarchiliksiz, kuchli shamol va boshqalar) ishlashi kerak bo’lgan malakali mutaxassisni yollash yaxshiroqdir. Namunalar faqat quruq va toza shisha idishlarga olinadi va har bir idish o’z hajmining kamida 95 foizini to’ldirishi kerak. To’ldirilgandan so’ng darhol idish tiqin bilan mahkam yopiladi. Keyin namunalar qorong’i joyda saqlanadi transformator moyining namligini tekshirish amalga oshiriladi.

Dan TOR-1 namlik tekshirgich GlobeCore

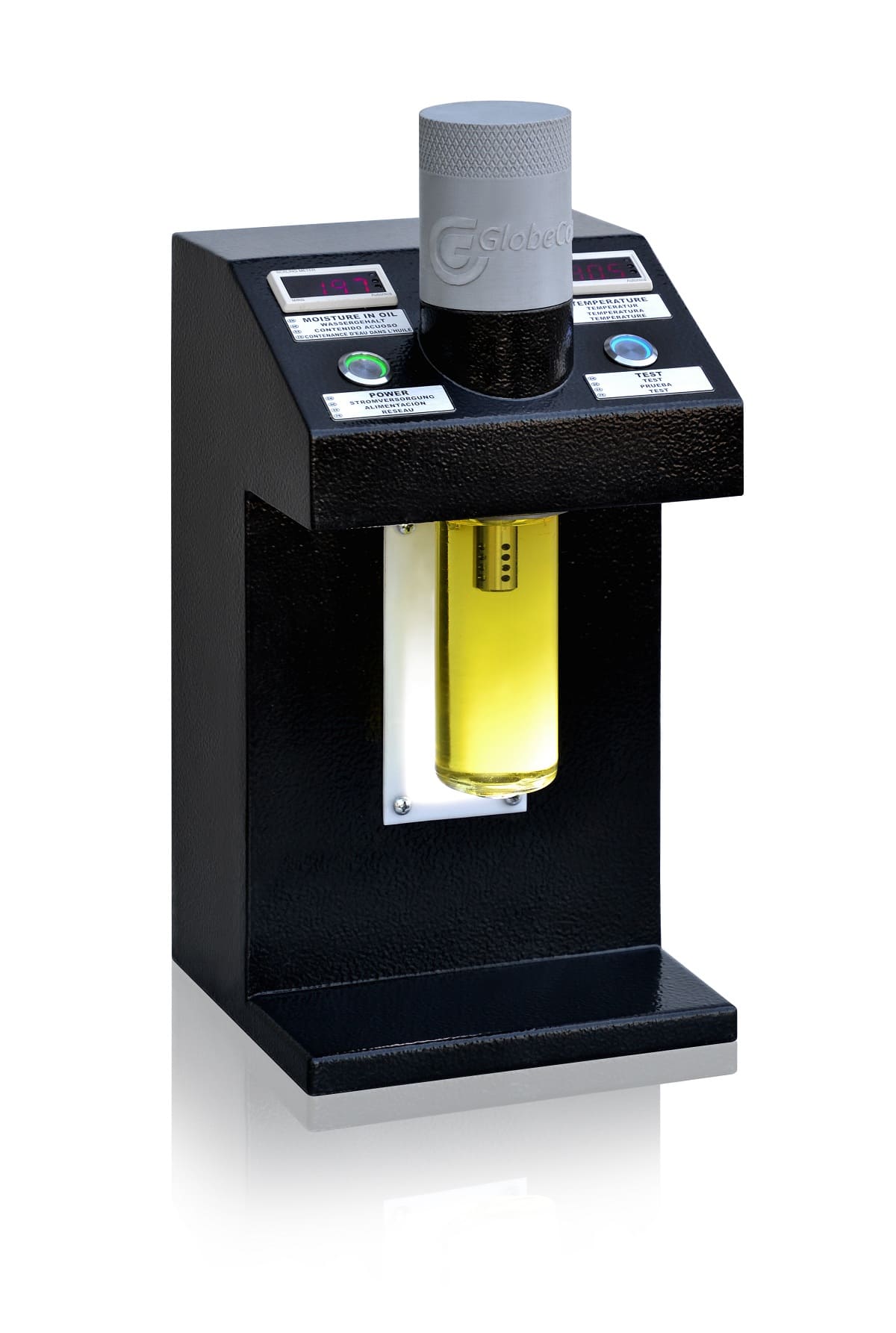

GlobeCore kompaniyasi rivojlandi TOR-1 asbobi. U izolyatsion yog’lardagi namlikning massa ulushini, hatto kichik miqdorda ham aniqlash uchun mo’ljallangan. Asbob ppmdagi mutlaq namlikdan tashqari, yog ‘haroratini ham o’lchaydi. O’lchovlarning aniqligi va barqarorligiga izolyatsion yog’da bo’lishi mumkin bo’lgan ifloslantiruvchi moddalarga sezgir bo’lmagan sig’im sensori yordamida erishiladi.

Asbob suv faolligi va haroratini o’lchaydi. Ushbu miqdorlardan foydalanib, TOR-1 sinov qurilmasi mineral transformator moyining namligini (ppm) hisoblab chiqadi. Mineral bo’lmagan transformator va moylash moylarining namligini faqat ushbu moylarning o’ziga xos parametrlarini asbobga yuklagandan keyin hisoblash mumkin.

TOR-1 yog ‘namlik o’lchagich ixchamligi tufayli tashish va tashish oson: balandligi 38 santimetrdan oshmaydi, uzunligi va kengligi esa 18 santimetrdan oshmaydi.

Asbob dizayni oddiy va uning ishlashi yuqori malakali xizmat ko’rsatish xodimlarini talab qilmaydi. O’lchovlarni boshlash uchun tugmani bosgandan so’ng, namlik va harorat qiymatlari ko’rsatiladi. Aniqroq natijani o’n daqiqada olish mumkin. Shundan so’ng siz keyingi neft namunasini sinab ko’rishni boshlashingiz mumkin.

Asbobni himoya qilish darajasi har qanday ob-havo sharoitida transformatorlar yonida izolyatsion moyni sinab ko’rish imkonini beradi va sensor atrof-muhit harorati -40 dan +60 daraja Selsiyda ishlaydi. Operatsion ishonchliligi metall vandalga chidamli tugmalar, sezgir elementni metalldan himoya qilish, barqarorlashtirilgan quvvat manbai va elektr jihozlarini kompleks himoya qilish orqali erishiladi.

Shunday qilib, TOR-1 asbobi vaqtni tejaydi va har qanday ish sharoitida o’lchovlarning mehnat zichligini kamaytiradi. Undan mustaqil ravishda ham, konda neftni onlayn tahlil qilish uchun mobil laboratoriyalar tarkibida ham foydalanish mumkin.

Transformatordagi yog’ning namligi to’g’risida aniq va tezkor ma’lumotga ega bo’lgan holda, uskunaga texnik xizmat ko’rsatish dasturini o’z vaqtida sozlash va jiddiy oqibatlarning oldini olish mumkin: baxtsiz hodisalar va qimmat ta’mirlash.

Sanoat moylarini qanday quritish kerak

Sanoat moylaridan suvni olib tashlashning bir necha usullari mavjud: santrifüjlash, termal vakuumda quritish va zeolit ​​qatlamidan o’tish. Quritish usuli sifatida santrifugalash soddaligi bilan ajralib tursa-da, u eskirgan va eskirgan. Yana zamonaviy usul – termal vakuumli quritish, bu erda yog ‘birinchi marta isitiladi, shundan so’ng uning yuzasidan suv va gaz bug’lari paydo bo’ladi va vakuum yordamida chiqariladi. Zeolitni quritish o’zining yuqori samaradorligi va asbobsozlikning soddaligi bilan ajralib turadi. Zeolit ​​sorbent suvni singdirish va uni granulalarida ushlab turish qobiliyatiga ega. To’yingandan so’ng, sorbent xususiyatlarini qayta faollashtirish kerak, shundan so’ng zeolit ​​yog’ni quritish uchun qayta ishlatilishi mumkin.
