Yog ‘transformatorda oqim qismlarini izolyatsiya qilish va issiqlikni olib tashlash uchun ishlatiladi. Bu ikkita asosiy funktsiyadir, lekin uchinchi funktsiya ham mavjud: izolyatsion moylar yaxshi axborot muhiti bo’lib, ular yordamida turli nuqsonlarning rivojlanishini tashxislash mumkin. Buning sababi, transformatorning ishlashi va turli nuqsonlarning rivojlanishi bilan gazlar hosil bo’lishi va moyga kiradi. Faqat yog’dan olingan ma’lumotni “o’qish” va uni to’g’ri talqin qilish qoladi.

Transformator moyining xromatografik tahlili

Hozirgi vaqtda transformator moyidan ma’lumotni “o’qish” uchun eng tasdiqlangan usul erigan gazni xromatografik tahlil qilishdir.

Agar transformator to’g’ri va nuqsonsiz ishlasa, ma’lum vaqtdan keyin neftda faqat karbonat angidrid va karbon monoksit, ba’zan metan, shuningdek, kislorod va azot paydo bo’ladi. Boshqa gazlarning mavjudligi transformatorda istalmagan jarayonlarni ko’rsatadi, masalan, yog ‘va qog’oz izolyatsiyasining parchalanishi. Xromatografik tahlil usuli neftda erigan gazlar kontsentratsiyasini o’lchashdan iborat. Ushbu konsentratsiyalar keyinchalik rivojlanayotgan nuqsonlarning turini aniqlash uchun ishlatiladi.

Bu erda asosiy gazlar ro’yxati keltirilgan, ularning neftda paydo bo’lishi transformator nuqsonlari uchun eng xosdir:

• vodorod — qisman razryadlar, uchqunli va yoyli razryadlar;
• asetilen – elektr yoyi, uchqun razryadlari;
• etilen – yog ‘va qattiq izolyatsiyani 600 ° S dan yuqori haroratgacha qizdirish;
• metan – yog ‘va qattiq izolyatsiya 400-600 ° S haroratgacha qiziydi; izolyatsiyani isitish chiqindilar bilan birga keladi;
• etan – yog ‘va qog’oz 300-400 ° S haroratgacha qiziydi;
• uglerod oksidi va karbonat angidrid – izolyatsiya namligi, neft va (yoki) qog’ozning mumkin bo’lgan qarishi;
• karbonat angidrid – qog’oz izolyatsiyasi qizib ketadi.

Erigan gaz kontsentratsiyasi bo’yicha transformator nuqsonlarini rivojlanish xususiyatini aniqlash va baholash usullari

Ko’pgina hollarda transformatordagi nuqsonlarning xarakterini aniqlash va baholash usullari turli gaz juftlarining nisbatlarini hisoblashga asoslanadi. Asosiy farq tahlil qilingan gazlar miqdori va bu gazlar juftlarining birikmalaridadir. Masalan, Rojers texnikasida beshta gazning uchta nisbati, Dornenburg texnikasida beshta gazning to‘rtta nisbati, IEC texnikasi (IEC 60599) beshta gazning uchta nisbati va boshqalardan foydalanadi.

DGA tester (erigan gaz analizatori) gaz konsentratsiyasini o’lchash uchun ishlatiladi.

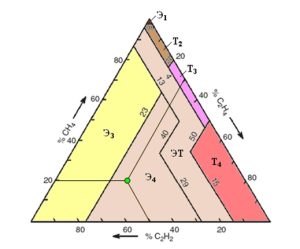

Eng mashhur usullardan biri bu Duval uchburchagi. Bu transformator nuqsonlarini hisoblash mantig’i bilan emas, balki grafiklar bilan aniqlashning yondashuvidir. Texnika uchta gaz – C2H2, C2H4 va CH4 kontsentratsiyasini o’lchashga asoslangan. Ushbu konsentratsiyalarning raqamli qiymatlaridan foydalanib, nuqta uchburchak shaklida tasvirlangan grafikda chiziladi. Duval texnikasiga ko’ra, uchburchak maydoni etti zonaga bo’linadi va har bir zona ma’lum bir transformator nuqsoniga mos keladi. Nuqta kiradigan zonaga qarab, nuqson turi haqida xulosa chiqariladi.

Nuqta quyidagi tarzda chiziladi. Olingan C2H2, C2H4 va CH4 gaz konsentratsiyasi foizlarga aylantiriladi, ularning har biri uchburchakning tegishli tomonida chiziladi. Uchburchak tomonidagi har bir nuqtadan orqada qolgan tomonga parallel ravishda uchta chiziq chiziladi va ularning kesishishi nuqsonni tashxislash uchun kerakli nuqtani keltirib chiqaradi.

Savol tug’iladi: oddiyroq bormi Duval uchburchagiga muqobil? Transformatorning holati to’g’risida birlamchi ma’lumotni olish uchun konsentratsiyani o’lchash va uning o’zgarish dinamikasi faqat bitta gaz – vodorod uchun ishlatilishi mumkin. Odatda, bu ma’lumot hech bo’lmaganda ko’proq gazlar miqdoriga asoslangan chuqurroq diagnostik baholashni amalga oshirish uchun oqilona qaror qabul qilish uchun etarli.

Neft tarkibidagi vodorodning paydo bo’lish sabablari va o’lchovlari

Vodorod transformator moyida rekombinatsion gaz sifatida ionlanish reaksiyasi natijasida qisman razryadlar ta’sirida eng zaif C-H bog’lari uzilganda paydo bo’ladi.

Transformator holati to’g’risida birlamchi ma’lumotlarni olish uchun vodoroddan foydalanish nima uchun qulay? Buning bir qancha sabablari bor. Birinchidan, vodorod transformatorda muammolar yuzaga kelganda hosil bo’ladigan birinchi gazlardan biridir. U 150 ° C haroratda allaqachon rivojlana boshlaydi. Ikkinchidan, neft tarkibidagi vodorodni o’lchash bu gaz neftda past eruvchanligi va yuqori diffuziya qobiliyati bilan ajralib turadiganligi sababli bajarish uchun qulay; shuning uchun dastlabki bosqichda mumkin bo’lgan nuqsonni tashxislash uchun kichik konsentratsiyalarda ham uni aniqlash osonroq.

Transformator vodorod ekspressini aniqlash to’liq xromatografik erigan gaz tahlilini o’tkazish uchun vaqt ajratadi (agar kerak bo’lsa).

Transformator vodorod va namlik analizatori

Vodorod ekspress sinovlari maxsus asboblar yordamida amalga oshiriladi. Bunday asboblardan biri tomonidan ishlab chiqilgan GlobeCore mutaxassislar. U TOR-2 deb ataladi.

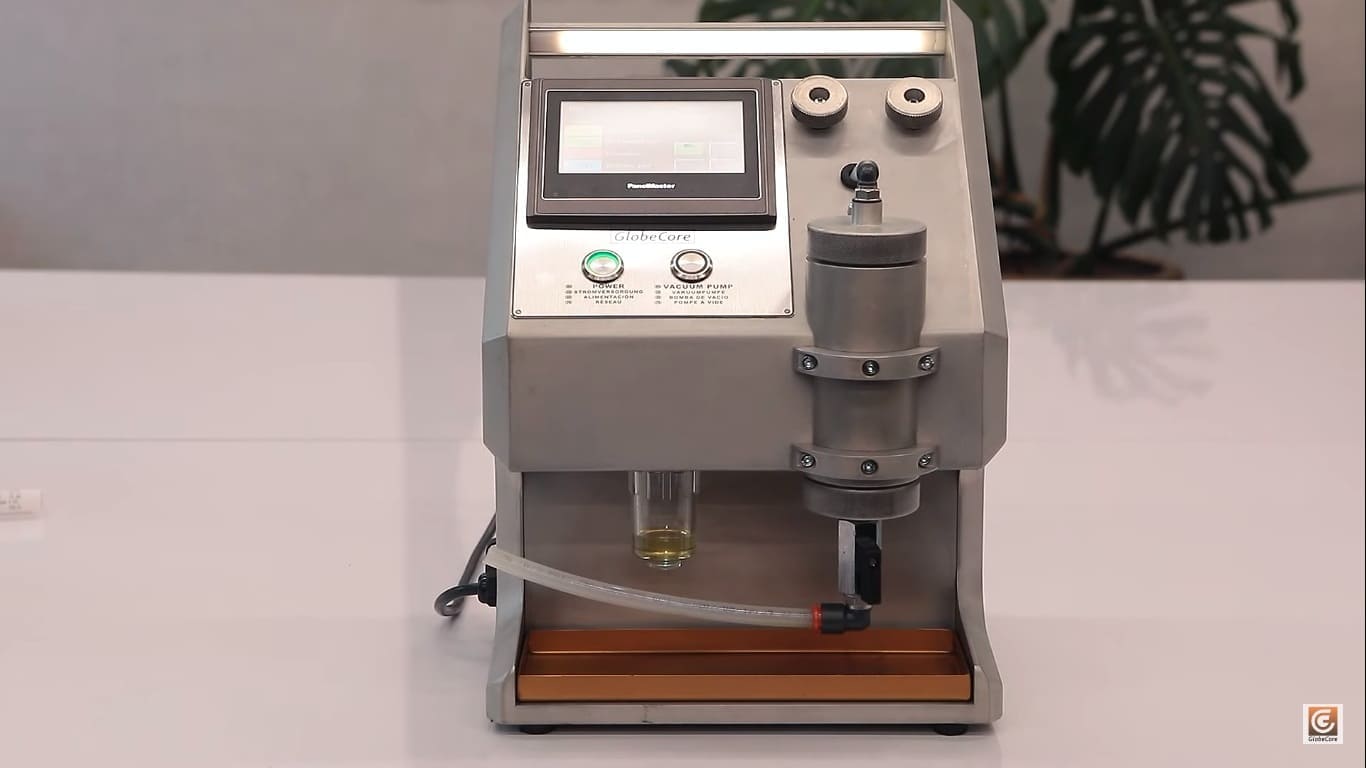

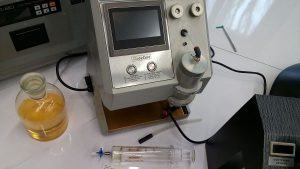

TOR-2 yog ‘vodorod sinov qurilmasi ixcham o’lchamlarga va kam vaznga ega; shuning uchun olingan namunalarni tahlil qilish uchun transformator ish joyiga olib borish va tashish oson. TOR-2 transformator nuqsonlarini onlayn diagnostika baholash uchun eng kerakli parametrlar to’plamini taqdim etadi. U aniqlash uchun ishlatiladi transformator moyidagi vodorod va mineral va efir moylaridagi suv.

TOR-2 asbobining asosiy afzalliklari:

• Asbobni qanday ishlatishni o’rgatish bor-yo’g’i bir necha soat davom etadi va moy sinovi bir kishi tomonidan oson va tez amalga oshiriladi.
• Yuqori o’lchov tezligi. Namuna olingandan so’ng, asbobni yoqish va o’lchash jarayonini boshlash kerak. Birinchi natijalar o’n daqiqadan so’ng LCD panelda paydo bo’ladi.
• Ishlash qulayligi va ma’lumotlarni qayta ishlash uchun mini-printer asbobga o’rnatilgan va har doim sinov natijalari bilan slipni chop etish imkonini beradi.
• Datchiklarning dizayn xususiyatlari va ularning moy bilan bevosita aloqasi tufayli yuqori o’lchov aniqligiga erishiladi. Yog ‘namunasidagi hech qanday ifloslantiruvchi moddalar sig’imli namlik sensori ishlashiga ta’sir qilmaydi. Va vodorod sensori vodorodni faqat boshqa gazlarga sezgir bo’lmagan holda aniqlaydi.
• Asbob ko’p qirrali bo’lib, nafaqat transformatorlarda, balki moy bilan to’ldirilgan kabellarda, yuqori voltli vtulkalarda, manevr reaktorlarida va yuk ostidagi kran almashtirgichlarda ham diagnostik baholash va rivojlanayotgan nuqsonlarning oldini olish uchun ishlatilishi mumkin. Shu sababli, elektr energetika kompaniyalari elektr jihozlarining muammosiz ishlashini ta’minlaydigan oddiy echimni olishadi.
