Ushbu maqolada biz transformator moyining dielektrik kuchi nimani anglatishini, qanday qilib ko’rib chiqamiz dielektrik kuchini o’lchash olinadi va bu maqsadda qanday asboblar qo’llaniladi.

Dielektrik yo’qotish tangensi bilan bir qatorda, dielektrik quvvat izolyatsion yog’ning dielektrik xususiyatlarini tavsiflash uchun asosiy xarakteristik hisoblanadi. Shu sababli, uni o’rganishga qiziqish deyarli mineral moylar transformatorlar uchun izolyatsion vosita sifatida ishlatila boshlagan paytda, ya’ni yuz yildan ko’proq vaqt oldin paydo bo’ldi.

Transformator moyining dielektrik kuchining fizik ma’nosi

Dielektrik kuchning jismoniy ma’nosini misol yordamida tushuntirish mumkin. Transformator moyiga qo’llaniladigan kuchlanishning asta-sekin o’sishi bilan, bir muncha vaqt o’tgach, yog ‘qarshiligi keskin nolga tushadi. Bu yog ‘o’zining dielektrik xususiyatlarini yo’qotib, elektr tokini o’tkaza boshlaganini anglatadi. Yog ’emirilishi sodir bo’lgan kuchlanish buzilish kuchlanishi deb nomlanadi.

Amalda, dielektriklarning parchalanish kuchlanishi ularning qalinligiga bog’liq: material qatlami qanchalik qalin bo’lsa, uning parchalanish kuchlanishi qanchalik baland bo’lsa. Ammo agar siz bir xil qalinlikdagi ikkita dielektrikni olsangiz, ularning parchalanish kuchlanishi boshqacha bo’ladi. Shuning uchun, materiallarning parchalanishga qarshilik ko’rsatish qobiliyatini tavsiflovchi parametr kiritildi – bu dielektrik quvvat. Eng oddiy holatda, u dielektrikning parchalanish kuchlanishiga va qalinligi nisbatiga teng. Dielektrik quvvat V/m da o’lchanadi, lekin amalda boshqa birliklar ham qo’llaniladi:

• kV/mm;
• kV/sm;
• V/mcm va boshqalar.

Jismoniy jihatdan, dielektrik kuch – bu dielektrikdagi elektr maydonining intensivligi, unga etib kelganida bu joyda buzilish sodir bo’ladi.

Mavzuga o’tishdan oldin dielektrik kuchini o’lchash, keling, transformator moyi uchun bu parametr nimaga bog’liqligini muhokama qilaylik.

Transformator moyining dielektrik kuchiga qanday omillar ta’sir qiladi

Yangi va toza transformator moyi odatda yuqori voltli uskunalarda foydalanish uchun etarli bo’lgan dielektrik quvvatga ega.

Ammo foydalanish paytida moy turli omillarga ta’sir qiladi: yuqori harorat, namlik, atrof-muhit kislorodi va yuqori kuchlanish. Natijada, neft zararli aralashmalar bilan ifloslanadi: mexanik zarralar, suv va gaz pufakchalari. Xususan, ular dielektrik kuchini kamaytiradi. Transformator moyining dielektrik kuchining asosiy dushmani suv hisoblanadi.

Kommutatsiya qurilmalarida moyning dielektrik kuchi kalit operatsiyalari soniga mutanosib ravishda kamayadi. Bu elektr yoyining paydo bo’lishi natijasida hosil bo’lgan ko’mirning ko’payishidan kelib chiqadi.

Transformator moyining dielektrik kuchini qanday o’lchash mumkin

Qoida tariqasida, transformator moyining dielektrik kuchi laboratoriya sharoitida maxsus asboblar yordamida aniqlanadi. Klassik usul dielektrik kuchini o’lchash kuchlanish regulyatori va transformator moyi namunasi quyilgan o’lchov elementi bo’lgan yuqori kuchlanishli transformatordan foydalanishni o’z ichiga oladi. Shuningdek, hujayrada ikkita elektrod mavjud bo’lib, ularning shakli va orasidagi masofa amaldagi standart bilan belgilanadi.

Transformatorning ikkilamchi o’rashidagi kuchlanish dielektrik buzilish sodir bo’lgunga qadar asta-sekin o’sib boradi. Buzilish kuchlanishining qiymati qayd etiladi.

Xuddi shu moyning turli namunalari uchun buzilish kuchlanish qiymatlari farq qilishi mumkin; Shunday qilib, amalda, ketma-ket olingan bir nechta o’lchovlar asosida o’rtacha hisoblangan buzilish kuchlanishining matematik kutilishi qo’llaniladi. Dielektrik quvvati buzilish kuchlanishining olingan qiymatini bu holda elektrodlar orasidagi masofaga to’g’ri keladigan dielektrik qalinligiga bo’lish yo’li bilan hisoblanadi.

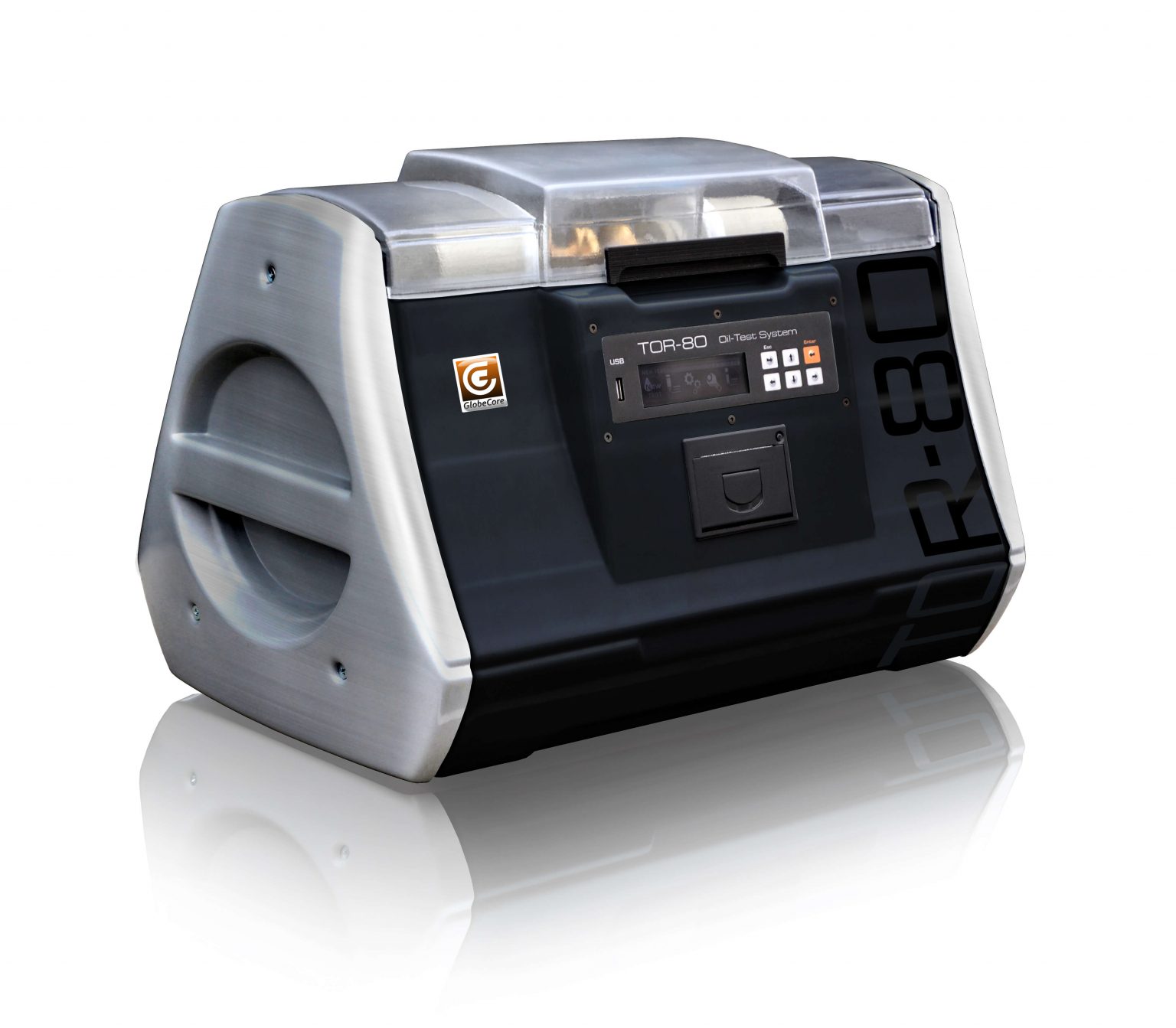

TOR-80 GlobeCore transformator moyi uchun dielektrik kuch o’lchov birligi

GlobeCore rivojlangan TOR-80 asbobi yangi texnologiyalar va sanoat standartlarini qo’llash. Bu dielektrik kuch o’lchov birligi transformator moyi uchun quyidagi afzalliklarga ega:

• o’lchamdagi ixchamlik;
• buzilish boshlanishi bilan sinov kuchlanishini o’chirish vaqti 4 mcs dan oshmaydi;
• amaldagi har qanday standartlarga (IEC 60156, ASTM D877 va boshqalar) muvofiq moyni sinovdan o’tkazish imkoniyati;
• o’lchov bardoshlik 1% dan oshmaydi;
• o’lchov natijalarini o’rnatilgan termal printer yordamida chop etish;
• o’lchov natijalarini flesh-disk yordamida kompyuterga o’tkazish imkoniyati;
• operatsion xavfsizlik: qopqoq ochilganda, sinov kuchlanishini qo’llash bloklanadi va laboratoriya xodimlariga elektr toki urishi yo’q qilinadi.

Transformator moyining dielektrik mustahkamligini yuqori darajada ushlab turish usullari

Transformator moyining dielektrik kuchini saqlab qolish usullari uning pasayishi sabablaridan kelib chiqadi. Eng samarali usullar vaqti-vaqti bilan maxsus uskunalar yordamida moyni tozalashdan iborat:

• filtrlash moslamalari;
• termal vakuum agregatlarini gazsizlantirish (suv va gazlarni olib tashlash);
• zeolit ​​birliklari (suvni olib tashlash);
• turli ish jarayonlarini birlashtirgan va transformator moylarini filtrlash, quritish va gazsizlantirishga qodir bo’lgan kompleks zavodlar.

Dielektrik mustahkamlik o’lchov birliklari va moyni qayta ishlash moslamalaridan foydalanish moylarning xizmat qilish muddatini uzaytirish, shuningdek transformatorlar, yuqori voltli o’chirgichlar, yuk ostidagi kran almashtirgichlar va boshqa yuqori voltli qurilmalarning ishonchliligini oshirishga imkon beradi. uskunalar.
