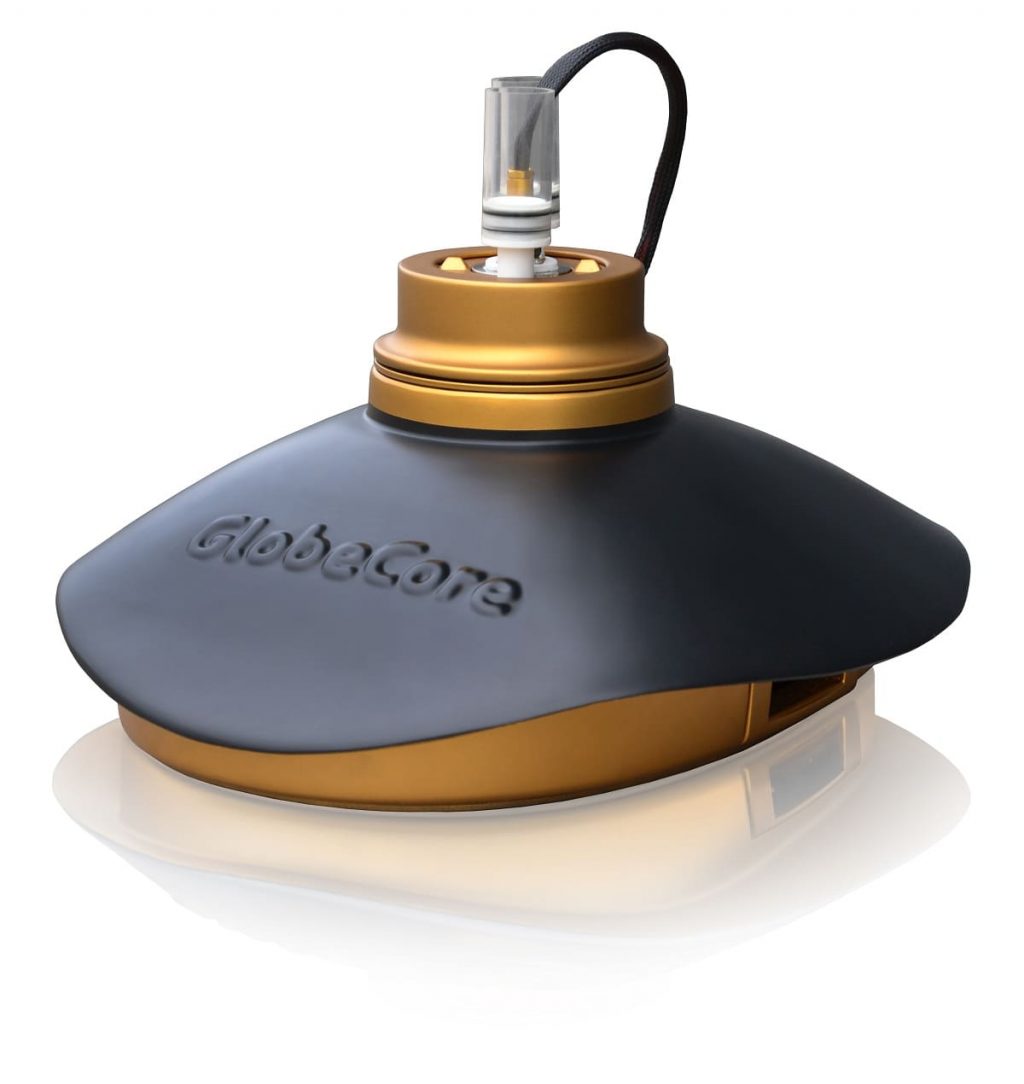

TOR-3 трансформатор мойи учун ўлчов асбоби
TOR-3 мувофиқ трансформатор мойи ва бошқа суюқ диэлектрикларнинг диэлектрик йўқотишининг тангенс бурчаги, менгзара қаршилиги ва диэлектрик ўтказувчанлигини аниқлашга мўлжалланган асбоби IEC 60247-2004-02 (VDE-0380-2:2005_01), ASTM D924-08, ASTM D1169-02 ва унинг мувофиқ келувчи миллий стандартларга (ГОСТ 6581-75).
У тўлиқ автоматик қурилма ҳисобланиб, мазкур стандартларда белгиланган, шунингдек, ўрнатиш менюсининг тегишли бўлимида берилган фойдаланувчи тартибларига мувофиқ синовлар бажарилишини таъминлайди.
Ишлаш тартиби
Асбобнинг ишлаш тартиби амалдаги қиймат билан эталон конденсаторига ва қурилманинг ўлчов бўғини ҳисобланган ўлчов объектига бир вақтнинг ўзида 2 кВга қадар синусоидал синов кучланиши берилганда олинадиган амплитудалар сигналлар фазасидаги фарқни ўлчашга асосланган.
Эталон конденсатори ва ўлчов бўғининг ички электродидан олинадиган сигналлар амплитудасининг фарқи тадқиқ этилаётган суюқликнинг диэлектрик ўтказувчанлигига мутаносибдир. Эталон конденсатори ва ўлчов бўғининг ички электродидан олинадиган сигналлар амплитудасининг фарқи диэлектрик йўқотишлар бурчагининг тангенси миқдорини тавсифлайди.
| № | Номи | Қиймати |
| 1 | Ўзгарувчан токнинг ишчи кучланиши, В | 85 – 264 |
| 2 | Энергия берувчи тармоқ частотаси, Гц | 48 – 63 |
| 3 | Сарфланувчи қувват, ВА | Энг кўпи 250 |
| 3 | Ўлчашда сарфланадиган кучланиш АС, кВ | Синусоидал, 500 – 2000 В ҳаракат |
| 4 | Ўзгариш диапазони tan δ | 0,00001 – 1 |
| 5 | Ўлчашдаги кенглиги tan δ | 1х10-5 |
| 6 | Ўлчашдаги хатолик tan δ | ўлчангандан +/- 1% + 0,00008 |
| 7 | Диэлектрик ўтиш қобилиятини нисбий ўлчов диапазони ε | 1,0 – 15,0 |
| 8 | Ўлчашдаги хатолик ε | +/- 2% |
| 9 | Электр сиғимини ўлчаш диапазони С. пФ | 20 – 1000 |
| 10 | Ўлчашдаги хатолик С, пФ | +/- 1% + 1 |
| 11 | Мой ҳароратини ўлчаш диапазони, ᴼС | 20 – 110 |
| 12 | Ўлчов катаги ҳажми, см3 | 42 |
| 13 | Бўш катакнинг электрик сиғими, пФ | 65 – 85 |
| 14 | Битта ўлчаш вакти, дақиқа, энг кўпи | 5 |
| 15 | Берилаётган частота диапазони АС, Гц | 45 – 65 |
| 16 | Ҳароратни ўлчашдаги кенглиги, ᴼС | 0,5 |
| 17 | Ўрнатилган принтер | нет |
| 18 | Ишчи ҳарорат, °С | 0 – 50 |
| 19 | Сақлаш ҳарорати, °С | – 20 дан + 60 гача |
| 20 | Нисбий намлик, % | Конденсациясиз 90 гача |
| 21 | Габарит ўлчамлари, мм | 400х450х300* |
| 22 | Оғирлиги, кг, энг кўпи | 5300* |
* – ўрнатилган ва уланган бўғин билан
- аниқлиги сақланган ҳолдаги тез ўлчовлар;
- ўлчаш жараёни автоматлаштирилган, компьютер ёрдамида бошқарилади, натижаларни сақлаш ва принтерда чоп этиш мумкин;
- «Tangent Service» муҳандислик ДТ билан тўлдирилиши мумкин бўлиб, у туфайли натижаларни онлайн режимида, шунингдек, ўлчовлар архивини график ёки кўринишда кўриш мумкин;
- созлашнинг вариативлиги – илмий-тадқиқот мақсадларида фойдаланиш мумкин;
- унчалик катта бўлмаган оғирлик, ихчам ўлчовлар, ишда қулай.
